剩余電流式電氣火災監控探測器當前位置：首頁 > 電氣火災消防>剩余電流式電氣火災監控探測器>剩余電流傳感器圓形 DH-A-YX
YX剩余電流傳感器，專為采集零序電流信號設計。零序電流為mA級，且必須用于穿芯方式，對平衡特性和現行要求較高。
附加功能：

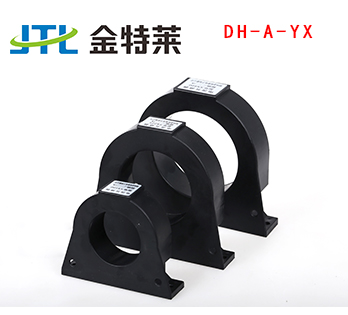

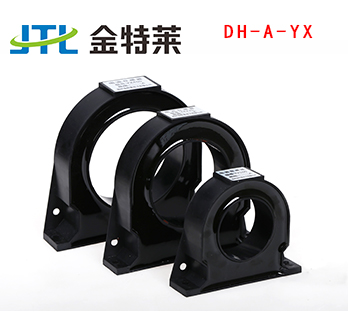

名稱：剩余電流傳感器
型號：DH-A-YX
產品簡介 ：
YX剩余電流傳感器，專為采集零序電流信號設計。零序電流為mA級，且必須用于穿芯方式，對平衡特性和現行要求較高。
本系列產品測量范圍寬，額定一次電流范圍：10mA-1000mA，額定二次電流范圍：0~1mA，良好的制作流程。保證了其準確等級、可靠性等技術要求。
剩余電流傳感器應用:
☆設備能夠完全適用于電機保護，繼電保護
☆對于電氣火災監控系統，小電流選線接地系有很好的應用
特點:
☆品質好價格合適，較高的性價比，環保無污染
☆準確高靈敏度好，固定方式靈活，體積小
☆外殼材料采用陰烯ABS外形美觀、占用空間小、安裝起來比較方便
☆設備整體重量輕、全封閉、安全性好、高絕緣
☆較高飽和感應強度，扛過載能力強
剩余電流傳感器額定電流:
| 框架電流（A） | 額定電流 | |||
| 100 | 16、20、25、32、40、50、63、80、100 | |||
| 225 | 125、140、160、180、200、225 | |||
| 400 | 250、315、350、400 | |||
| 630 | 500、630 | |||
| 800 | 700、800 | |||
| 1250 | 1000、1250 | |||
| 1600 | 1600 | |||
| 2000 | 2000 | |||
相關產品推薦：剩余電流傳感器圓形 DH-A-JX
技術參數：
|
電氣參數 |
機械參數 |
||
|
額定連續熱電流 |
2A |
外殼 |
環保阻燃ABS |
|
一次額定電流 |
1000 mA |
骨架 |
PBT |
|
二次額定電流 |
1mA |
鐵芯 |
超微晶 |
|
比差值 |
≤±0.1% |
內部結構 |
環氧樹脂灌封 |
|
相位差 |
≤±10分 |
施工 |
螺絲固定 |
|
工頻耐壓 |
3KV/1mA/1min |
工作溫度 |
上限溫度：+40℃ 下限溫度：-10℃ |
|
絕緣電阻 |
DC500V/1MΩmin |
相對濕度 |
≤85% |
|
精度等級 |
0.5級 |
輸出連接 |
屏蔽線或端子 |
剩余電流傳感器外觀尺寸：
| 型號規格 | 外觀尺寸 | ||||||
| φ1 | A | B | C | D | E | φ2 | |
| YX100 | 45 | 98 | 80 | 25 | 85 | 76 | 5 |
| YX225 | 65 | 124 | 112 | 25 | 115 | 105 | 5 |
| YX400 | 80 | 136 | 121 | 28 | 126 | 115 | 5 |
| YX630 | 100 | 142 | 160 | 30 | 125 | / | 6 |
| YX1000 | 150 | 192 | 210 | 30 | 175 | / | 6 |
| YX2000 | 200 | 242 | 260 | 30 | 225 | / | 6 |
