4、消音
故障報警的聲音信號可以手動消除，當再有新的故障信號輸入時，聲音信號將再次啟動。操作方法如下：按下面板上的消音按鍵，消音指示燈點亮，報警聲信號消除。
5、復位
可對系統中的全部單機設備執行一次復位，使處于報警狀態的單機設備恢復正常。
操作方法如下：按下“復位”按鍵，輸入密碼，按“消音”鍵確定，對監控器以及所帶的單設備進行復位。
6、打印
當監控器發生故障報警時，在其發生報警的界面上按下“打印”按鍵，即可將正在發生的報警信息打印出來，方便查看與維修。
六、查詢功能介紹

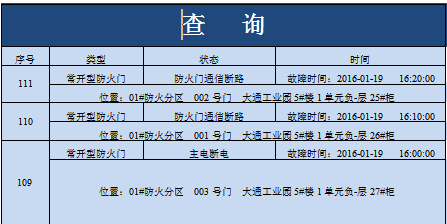

按下“查詢”按鍵進入查詢界面，如下圖，在此界面可以通過
查詢其它時間段的報警記錄，退出按“退出”鍵。
七、功能參數設置

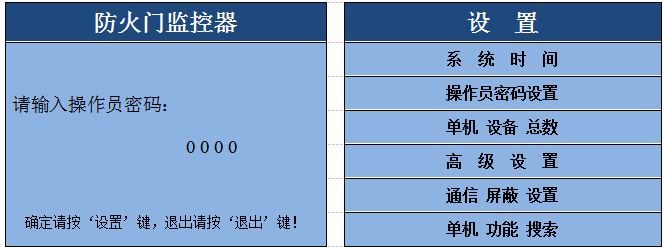

設置功能包括：系統時間設置、操作員密碼設置、單機設備總數、高級設置、通信屏蔽設置、單機功能搜索。
1、系統時間設置

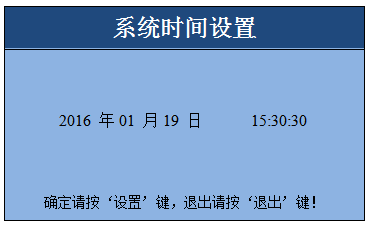

在設置界面選中“系統時間”，按下“設置”鍵進入系統時間設置界面，如下圖：配合
和
鍵來設置防火門監控器的日期與時間，按“設置”鍵保存，并回到主顯示界面。
2、操作員密碼設置
在設置界面選中“操作員密碼設置”，按下“設置”鍵進入密碼設置界面，如下圖：配合
和
鍵，重新設置防火門監控器的密碼，按“設置”鍵保存新密碼。
|
操作員密碼設置
|
|
請輸入新密碼：
0 0 0 0
確定請按‘設置’鍵，退出請按‘退出’鍵！
|
3、單機設備總數設置
在設置界面選中“單機設備總數設置”，按下“設置”鍵進入單機設備總數設置界面，如下圖，配合
和
鍵，輸入監控系統所帶的單機設備總數，按“設置”鍵保存設置。
|
單機設備總數設置
|
|
請輸入單機設備總數：
0 0 2
確定請按‘設置’鍵，退出請按‘退出’鍵！
|
4、高級設置
在設置界面選中“高級設置”，按下“設置”鍵，輸入管理員密碼進入高級設置界面，如下圖。高級設備包括防火門動作方式、防火門動作控制、防火分區動作控制、管理員密碼設置。
|
高 級 設 置
|
|
高 級 設 置
|
|
請輸入管理員密碼：
0 0 0 0
確定請按‘設置’鍵，退出請按‘退出’鍵！
確定請按“設置”鍵，退出請按“退出”鍵！
|
|
防火門動作方式
|
|
|
防火門動作控制
|
|
|
防火分區動作控制
|
|
|
管理員密碼設置
|
（1）、防火門動作方式
在高級設置界面選中“防火門動作方式”在此設置防火門的動作方式，如下圖。
|
防火門動作方式
|
|
◎ 自 動
◎ 手 動
確定請按‘設置’鍵，退出請按‘退出’鍵！
|
（2）、防火門動作控制
在高級設置界面選中“防火門動作控制”在此設置防火門的動作控制，如下圖。
|
防火門動作控制
|
|
請輸入防火門編號：
001
確定請按‘設置’鍵，退出請按‘退出’鍵！
|
（3）、防火分區動作控制
在高級設置界面選中“防火分區動作控制”在此設置防火分區的動作控制，如下圖。
|
防火分區動作控制
|
|
請輸入防火分區編號：
001
確定請按‘設置’鍵，退出請按‘退出’鍵！
|
（4）、管理員密碼設置
在高級設置界面選中“管理員密碼設置”，在此界面可以改變管理員的密碼。
|
管理員密碼設置
|
|
請輸入新密碼：
0 0 0 0
確定請按‘設置’鍵，退出請按‘退出’鍵！
|
5、通信屏蔽設置
在設置界面選中“通信屏蔽設置”，按下“設置”鍵進入通信屏蔽設置設定界面如下圖，配合
和
鍵，輸入單機設備編號，按“設置”鍵通信屏蔽成功，直接返回主界面，設置完以后按“退出”鍵，退出設置界面。
|
通信屏蔽設置
|
|
通信屏蔽設置
|
|
請輸入單機設備編號：
0 0 2
確定請按‘設置’鍵，退出請按‘退出’鍵！
|
|
請輸入單機設備編號：
0 0 2
通信屏蔽！
確定請按‘設置’鍵，退出請按‘退出’鍵！
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
通信釋放 ：重復上述操作即可見已經屏蔽的單機設備的通信釋放。
6、單機功能搜索
在設置界面選中“單機功能搜索”，按下“設置”鍵進入單機功能搜索界面，界面如下圖，單機設備搜索完以后，直接返回到主界面上
|
防火門監控器
|
|
防火門監控器
|
|
正在搜索單機設備，請稍后…
|
|
搜索結束
設定單機設備總數：002臺
搜索到的單機設備總數：002臺
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2016年01月19日 15：30：30 星期二
|
|
2016年01月19日 15：30：30 星期二
|
八、安裝與調試
注意：在開機調試前，仔細檢查設備的連線是否正確，接線端子是否接觸良好，嚴禁出現短路現象，線路連接好后，務必將AC220V接線端用防護罩好，以防不慎觸電。
1、工程布線要求
? 防火門監控系統最多配接128臺單機設備。
? 監控系統與單機設備之間的通訊線應采用ZR-RVS 2*1.0的雙絞線，通訊線敷設距離最遠為1200m，當系統應用在強干擾場所時，通訊線應采用屏蔽雙絞線，屏蔽雙絞線的屏蔽層應良好接地。
2、外觀檢查和開機實驗
? 開箱檢查：開箱前，應首先對現場設備進行檢查。
? 工程配置檢查
檢查監控器裝箱單的內容是否與該工程配置相符。打開包裝后，根據裝箱單的內容對箱內的貨物逐一檢查，對必要的物品核對無誤后，再對監控器的外觀進行必要的檢查。
? 開機檢查
將監控器從包裝箱內取出，進行基本外觀檢查，查看柜內的緊固件是否有松動現象，各接插件的連接是否可靠。開機檢驗項目：將2～3臺單機設備接入監控系統，進行故障報警、消音、自檢、復位等試驗，檢驗合格后方可安裝接線。
3、調試
在監控器安裝之前，首先對監控器進行總體調試，待設備整體運行穩定并滿足要求時方可對監控器進行現場安裝。
當所有的導線接線完成后，經仔細檢查無誤后，便可進行開機調試，調試可參考一下步驟：
（1）、上電開機后，可先對防火門監控器的指示燈、液晶顯示，揚聲器做一遍自檢，確定指示燈、液晶顯示屏和揚聲器工作正常。
（2）、進入菜單欄設置總線個數與搜索單機設備。
（3）、若接有圖形顯示裝置，將圖形顯示裝置連接在監控器的圖形顯示裝置的端子上，進行圖形顯示的測試。
（4）、全部調試完畢便可安裝使用。
注意：調試結束后，用戶數據會保存在防火門監控器的數據庫里，關機后不丟失，開機后可直接使用。
九、設備維護
1、應該定期（建議每周一次）對主機進行自檢，并確認自檢正常，以保證防火門監控器處于正常工作狀態。
2、報警發生時，應先根據主機顯示的報警信息判斷報警與故障的類型，時間與地理位置，在根據報警與故障信息對單機設備與用電電路進行處理，處理完以后，復位防火門監控器，使監控器恢復到正常工作狀態。
3、每次報警處理后，應對發生報警的時間、類型及處理方式等進行記錄，以便日后查詢（也可通過防火門監控器的報警記錄查詢）。
4、未經本公司同意，任何人員不得拆開防火門監控器進行維修。
5、防火門監控器屬于精密儀器儀表，應避免沖擊、碰撞、嚴禁雨水淋濕。
6、更換打印紙：
A、打開面板上打印機上的按鍵，將已經用完的打印紙的卷軸取出。
B、將新的卷紙放到打印機放卷紙的地方，并將打印紙穿過打印機的打印口，然后合上打印機即可。
十、常見故障排查
防火門監控器出現故障時，值班人員應觀察其故障提示，并做好記錄，然后重新開啟電源，觀察故障是否消失，并做好記錄，如果故障未消失，請參照一下，常見故障及處理方法分析處理。
故障現象及處理方法：
|
故障
|
故障原因
|
處理方法
|
|
無法開機
|
1、電源沒有正常接入或者電源未開
2、保險管損壞
3、設備損壞
|
1、檢查電源
2、更換保險管
3、聯系維修
|
|
不能注冊總線設備
|
1、線路未正確連接
2、單機設備未設地址或者地址重復
3、設備損壞
|
1、正確連接線路
2、重新設地址后搜索
3、聯系維修
|
|
通訊故障
|
1、線路短路或斷路
2、連接線松動
3、設備損壞
|
1、檢查線路
2、檢查各連接處
3、聯系維修
|
|
打印機不能打印
|
1、打印機缺紙
2、端口設置不正確
|
1、更換打印紙
2、正確設置打印機端口
|
若出現其他現場不能解決的問題，請聯系我公司技術支持。
