一、概述：

微機保護是由高集成度、總線不出芯片單片機、高精度電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模塊等部件組成。是用于測量、控制、保護、通訊為一體化的一種經濟型保護 。

微機保護是用微型計算機構成的繼電保護，是電力系統繼電保護的發展方向。微機保護裝置主要作為110KV及以下電壓等級的發電廠、變電站、配電站等，也可作為部分70V-220V之間電壓等級中系統的電壓電流的保護及測控。

二、微機保護工作原理

微機保護裝置的數字核心一般由CPU、存儲器、定時器/計數器、Watchdog等組成。微機保護的硬件電路由六個功能單元構成，即數據采集系統、微機主系統、開關量輸入輸出電路、工作電源、通信接口和人機對話系統。軟件由初始化模塊、數據采集管理模塊、故障檢出模塊、故障計算模塊、自檢模塊等組成。

三、微機保護配置

3.1 速斷保護

本裝置提供電流速斷保護,任一相保護電流大于速斷整定值并達到整定延時保護動作。

3.2 定時限過流保護

本裝置提供定時限過流保護。任一相保護電流大于過流整定值并達到整定延時后保

護跳閘動作。

3.3 反時限過流保護

本裝置提供反時限過電流保護。反時限曲線如下所示。

3.4 過負荷保護

本裝置提供過負荷保護。過負荷元件三相電流，當任一相電流大于整定值并達到整定延時后保護動作，過負荷保護只動作于告警。

3.5 零序過流保護

本裝置配置了零序過流保護，可以選擇跳閘或告警。

3.6 零序過壓保護

本裝置配置了零序過壓保護，可以選擇跳閘或告警

3.7 過壓保護

本裝置配置了過電壓保護。過壓保護動作條件如下所示

1電壓大于過壓保護整定值

2延時達到過壓保護延時設定值

3斷路器處于合位置

以上三個條件同時達到過壓保護即動作，過壓保護動作方式可選擇跳閘或告警。

3.8 失壓保護

當斷路器處于合位且三個線電壓均小于失壓保護的整定值并達到延時后保護即動作。

為防止未投運時失壓保護動作，本保護加設斷路器分位閉鎖，也就是斷路器在分位時閉鎖本保護出口。

失壓保護動作方式可選擇跳閘或告警。

3.9 本體保護

本裝置具有輕瓦斯報警、重瓦斯跳閘、高溫報警、超溫跳閘、帶電開門跳五個本體保護開關量輸入接口。本體保護繼電器的動作接點輸入相應接口后經本裝置重動出口。

3.9 PT斷線檢測

PT斷線采用以下判據：

①三個線電壓均小于18V，且任一相電流大于0.5A，經過3秒判為三相斷線；

② 任兩個線電壓差大于18V時, 經過3秒判為不對稱斷線；

判據①是用來判別對稱性三相斷線

判據②是用來判別不對稱性PT斷線

3.10 控制回路斷線檢查

本裝置配置了控制回路斷線檢查功能，裝置實時監測端子P1-01和P1-08之間的電壓，當這兩個端子之間無電壓時，延時3S報控制回路斷線事件，本功能交直流通用。

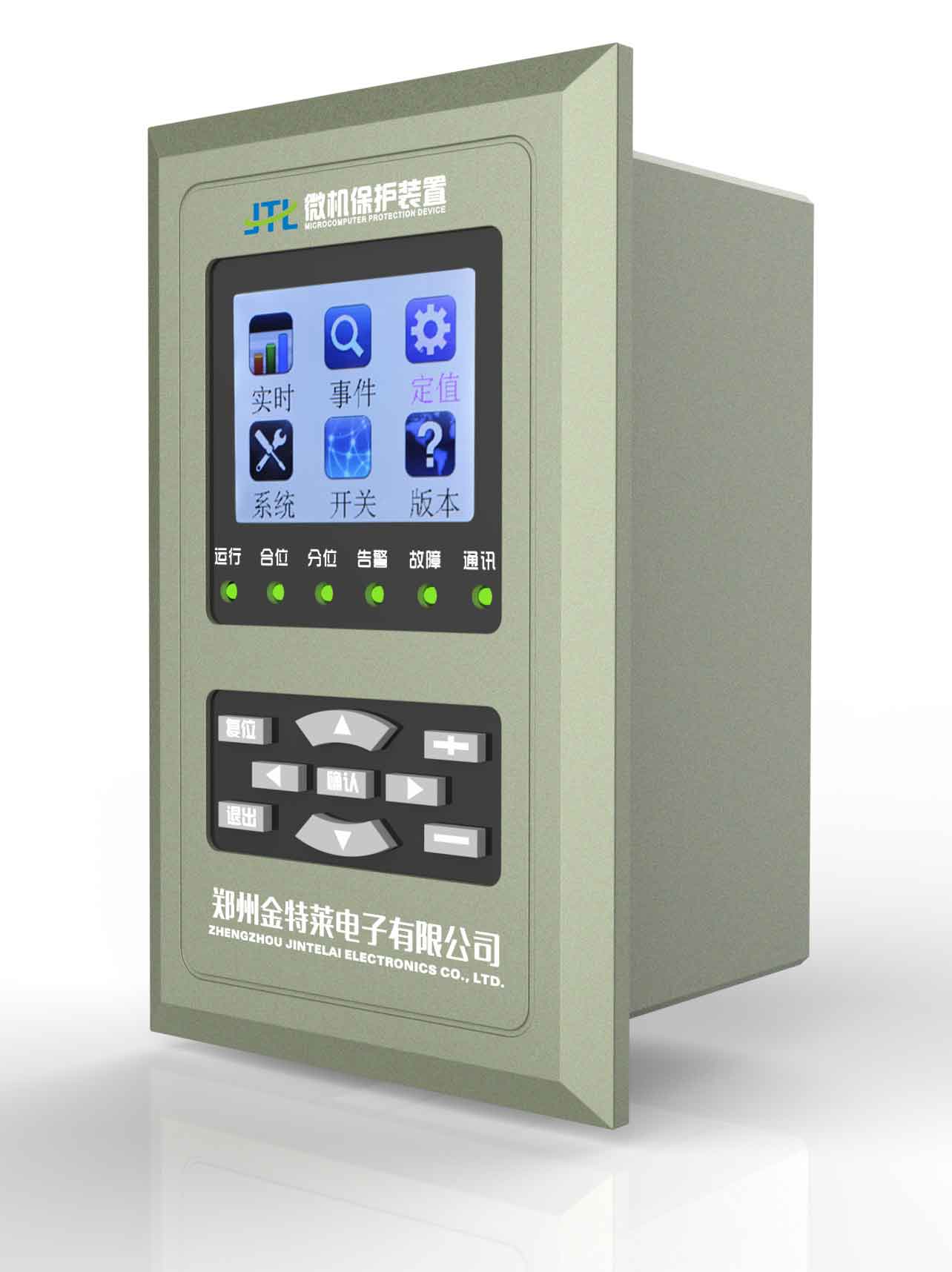

四、鄭州金特萊電子的微機保護類型包括：

微機綜合保護裝置、線路保護裝置、站用變（配電）保護裝置、異步電動機保護裝置、電容器保護裝置、備自投裝置、母聯備自投裝置、線路備自投保護裝置、電壓互感器監測保護裝置等

五、鄭州金特萊電子的微機保護及自動裝置具有以下特點：

1.采用型高集成度單片機開發平臺，總線不出芯片，抗干擾性能好。

2.采用統一的硬件框架、軟件平臺，產品一致性好。

3.完善的自檢能力，發現裝置異常能自動告警；

4.裝置采用全密封鋁合金結構，抗電磁干擾能力強，外形小，安裝十分簡易。

5.開關量輸入支持直接跳閘或告警，用于瓦斯、溫度等重要保護或聯鎖跳閘。

6.保護功能配置靈活齊全，各種保護功能均可以通過控制字投退。

7.模擬量輸入、開關量輸入、電源輸入及通訊接口部分采用了變壓器隔離、

光電隔離、TVS保護的抗干擾措施，使得裝置的抗干擾能力特別強。

8.具有事件記錄功能，可記錄與電力系統安全運行相關的所有事件，時間分辨率小于1ms，可在線記錄事件100 條，掉電不丟失，便于分析故障原因和診斷設備缺陷。

9.裝置具備完善的自檢功能，當發現裝置工作不正常時可靠閉鎖保護出口，

保證裝置不誤動。

10.采用32位數字信號處理器（DSP），具有內核結構、高速運算能力和實時信號處理等優良特性。

11.采用專用時鐘芯片，由單獨的晶振支持，帶有備用電池，時鐘即使在裝置掉電后也能正確走時，使裝置能準確記錄各種故障信息。

12.裝置具有三級看門狗，外部硬件看門狗、CPU硬件定時器看門狗和軟件看門狗，保證裝置在任何情況下不會死機。

13.具有高速光電隔離RS485通訊接口，通訊穩定可靠，并向用戶提供開放的通訊協議，方便實現綜合自動化。

14.裝置中軟件采用模塊化設計，具有多種冗余措施，并經過了長時間的現場運行考驗，程序運行穩定可靠。

15.采用全中文液晶顯示界面，多層菜單顯示，顯示信息豐富，人機界面友好，無需復雜培訓即可完成調試工作。

六、微機保護適用范圍：

1.變電站綜合自動化系統

2.配電室綜合自動化系統

3. 泵站綜合自動化系統

4.水電站綜合自動化系統

5.工業/工廠自動化系統

6. 其它自動控制系統
