產品概述：

“控制與保護開關電器”是低壓電器產品，符合的標準：IEC60947—6—2：(2002)《低壓開關設備和控制設備第6部分多功能電器第2節控制與保護開關電器》和GB14048.9—1998《低壓開關設備和控制設備多功能電器：控制與保護開關電器》（等同采用IEC60947—6—2）。?

“控制與保護開關電器”采用模塊化的單一產品結構型式,集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,具有協調配合的時間－電流保護特性（具有反時限、定時限和瞬時三段保護特性）。

KB0具有控制與保護功能集成化、模塊化、小型化結構,對環境污染的防護等級高,分?jǐn)喽搪冯娏髂芰Ω?/span>,飛弧距離短,電壽命長,保護功能齊全,連續運行性能和可靠性高,安裝使用及維修操作方便等一系列優點。

KBO電機接法：

DHKBO數字化（電子式）消防型控制與保護開關電器。主要用于交流50HZ，額定工作電壓220V/380V，額定工作電流自0.16A至125A的電力系統中接通、承載和分?jǐn)嗾l件下以及規定的非正常條件下的電流（如短路電流）。實現過載、過流等一般故障“只報警（并發出聲光報警信號）不跳閘”，短路時“報警+跳閘”的功能。

注意：

在安裝和調試過程中為了避免電控系統人為故障和固有故障，系統調試時可實現故障“報警并跳閘”功能。（請調到基本型進行調試）。

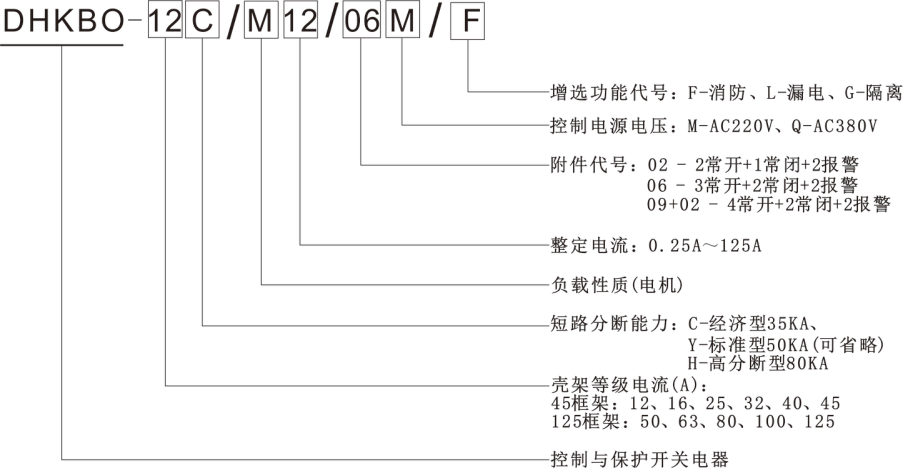

型號說明：

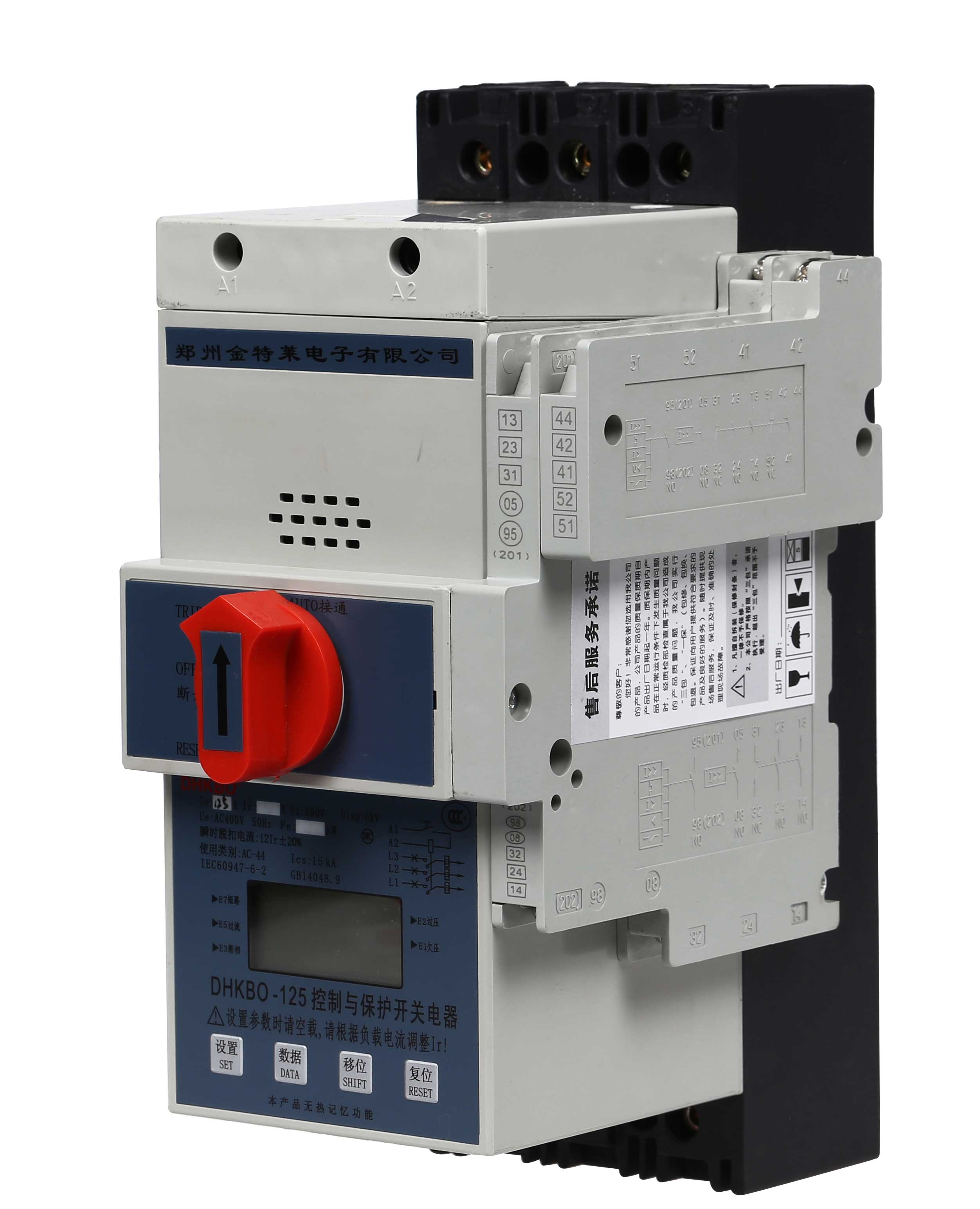

控制與保護開關結構：

1.DHKBO主要由操作機構、電磁傳動機構、主電路接觸組、智能脫扣器以及輔助觸頭等附件模塊構成。

2.操作機構由各種機械聯動組件組成，可以由操作手柄控制來確定產品的工作狀態，并能接受每極接觸組的短路脫扣信號和來自智能脫扣器的各種故障脫扣信號，通過控制觸點切斷線圈回路，分?jǐn)嘀麟娐罚僮魇直幱谧杂擅摽畚恢茫挥性诠收吓懦蟛拍苡刹僮魇直D(zhuǎn)至再扣位置進行復位合閘。

3.電磁傳動機構由線圈、鐵芯、控制觸點及支座等組成，能接受控制和操作指令，帶動主電路接觸器執行接通或分?jǐn)嘀麟娐返墓δ堋?/span>

4.主電路接觸組由動、靜雙斷點觸頭、柵片滅弧室、限流式快速動作機構和殼架組成，每一極為一組，彼此相互獨立，在負載端發生短路時，快速動作機構動作并迅速分開主觸頭來切斷電路，同時帶動操作機構自由脫扣，同時切斷控制線圈回路，使各相主電路處于斷開狀態，由于主電路接觸組中采用的限流式快速短路脫扣器與性能優越的滅弧系統，使DHKBO具有極高的短路分?jǐn)嗄芰Α?/span>

5.智能脫扣器由MCU、電流互感器、數碼管（或液晶）、電子脫扣線圈和動作機構組成，可監測并顯示主電路的實時電流值、漏電電流值及輔助電源的電壓值，當主電路發生故障時，能迅速斷開主電路以實現保護功能。

6.輔助觸頭由雙斷點動靜觸頭、觸頭支持、微動開關、殼架等組成。輔助觸頭的通斷是靠觸頭支持與主體電磁機構、操作機構相聯動。

7.DHKBO結構采用倒裝式設計，接觸組觸頭及滅弧系統在安裝面底部，操作機構及電磁傳動機構在觸頭及滅弧系統的上部。觸頭的分合通過電磁傳統機構的銜鐵的吸合、斷開來實現。操作機構可通過就地或遠程控制電磁傳動機構的線圈通斷來控制產品接觸組的主觸頭通斷。
