電氣火災監控系統

當被保護電氣線路中的被探測參數超過報警設置值時，能發出報警信號、控制信號并能指示報警部位的系統，由電氣火災監控設備和電氣火災監控探測器組成。

電氣火災監控系統

特點在于漏電監控方面屬于先期預報警系統。與傳統火災自動報警系統不同的是，電氣火災監控系統早期報警是為了避免損失，而傳統火災自動報警系統是為了減少損失。

1、電氣火災監控系統

存在電氣火災風險時發出預警信號，把電氣火災消滅在萌芽狀態

2、火災自動報警系統

確認火災后發出報警，啟動應急疏散和聯動滅火系統以實現火災初期的自救

電氣火災一般產生的原因：電纜正常在供電，但是絕緣會老化，并且它本身就有泄漏電流，隨著老化了泄漏電流會增加的，當泄漏電流大到一定的程度，就會拉弧，會點燃易燃物。最終則分出三種探測器：1、剩余電流探測器，2、溫度探測器，3、電弧探測器。

火災監控系統雖然帶著電氣兩字，卻又是消防類的產品，所有的做法的必須按消防的標準去做，必須保證產品安全可靠，否則驗收不通過，設備不能投用，生產不能進行，最后則造成巨大的損失。

通訊網絡把數據傳給監控主機構成一個完整的系統，監控主機必須放在有人值守的地方的，值班人員可以通過監控組機知道整個系統的運行狀態。

因此來整個大的系統就這么構成的，那對于每一部分產品是怎么定義的呢？

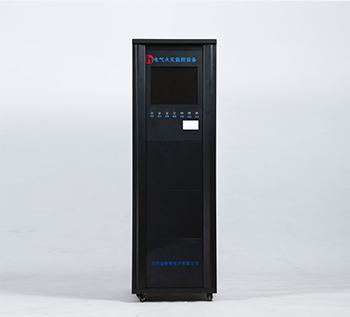

第一，整個系統的大腦屬于電氣火災監控設備，接受來自電氣火災監控探測器的報警信號。先收信號，再發出報警信號和控制信號，指示報警的部位，記錄和保存并傳送報警信息的裝置。這個地方的基礎功能是接收信號，然后判斷，之后能發出聲光報警，同時指示報警部位，所以一個完整的系統必須要有一個電氣火災監控主機。

第二，現場的監控單元，通常叫做：電氣火災的監控設備，也叫做探測器。它一般分三類：一、剩余電流，二、溫度，三、電弧，因為這三個內容，所以會產生三種電器火災探測器，接著分別會產生三種不同的探測器。但同時，也可以兩種類型的電氣參數混合由一個探測器來完成，比如有的產品，既可以探測剩余電流，也可以探測溫度。現場應用的時候，既要檢測剩余電流，又要檢測溫度，所以不需要裝兩個電氣火災探測器，只需要裝一個探測器同時可以測剩余電流和溫度。

同時，從另外一個角度還進行了分類：獨立式的和和非獨立式電氣火災探測器。區別在于：獨立式探測器本身自己可以進行聲光報警。非獨立式探測器自身不能進行聲光報警，它只能把這些數據傳給監控主機，然后通過主機來進行顯示。獨立式和非獨立式的應用的范疇也不一樣。

電氣火災監控系統如下圖：

電氣火災探測器和監控主機兩者之間必須要有一個橋梁，那就是中間的“網絡”即電力總線。主要承載的功能就是把電氣火災探測器所獲得的現場數據共享給監控主機，監控主機可以通過這些數據的分析結果。

目前在電氣火災產品里面，通過總線的應用方式分為兩大類型的廠家。

電氣火災產品的制造源頭橫跨電氣和消防兩個領域，電氣口的企業也隨以前做電力儀表的廠家為主，這件數據對他們來說相對比較專業和簡單，只要按照電氣火災的要求實現功能就可以了，這種類型的廠家總線是以485、非二總線網絡居多。

另外一類以消防安全類為源頭，消防領域在這個行業發展總結了一個比較適用于這領域的通訊的方式：二總線網絡。

二總線是一種相對于四線系統（兩根供電線路、兩根通訊線路），將供電線與信號線合二為一，實現了信號和供電共用一個總線的技術。二總線節省了施工和線纜成本，給現場施工和后期維護帶來了極大的便利。

所以在選擇電氣火災等消防類產品時，推薦大家選用二總線的，是消防行業經過這么多年以來驗證下來的結果。

如何選擇合格的電氣火災產品？

選擇什么樣的電氣火災產品，什么規格的？對于消防類的產品，現在必須強制的3C認證，否則不能用。電氣火災監控是否合格，只要看一點：是否有3C認證。

另外有一點：如果3C報告還在制作中就去批量生產以及售賣呢？在這邊強調，這是不可以的，必須要先拿證，再生產。如果產品做了升級或者外殼的顏色換了等，則要重新去做認證。所以，消防電氣火災產品的合格是由第三方部門（公安部消防產品合格評定中心）來認證的，所有的廠家產品證書都可以在評定中心系統中心查詢。

電氣火災系統的設計以及需要注意的問題

一般我們分兩個步驟，系統第一步一定是做系統設計，首先要選擇好保護對象，要知道探測器是裝在哪里的，哪些點是需要裝的。選好了點之后就能知道大概有多少數量，另外就是探測器分布在哪里，這樣才能知道這些探測器如何連接起來，再與消防控制中心或者是有人值班的監控主機連接起來，就是說網絡的結構如何去設計，同時才能夠做到系統的綜合布線圖。

金特萊電氣火災監控系統系統應用圖：

第二步是電氣火災探測器要安裝在配電箱和柜子里。

安裝。早期有很多人現場反饋，剩余電流裝完總是誤報，現場檢查是安裝錯誤，如果是三項都穿過的，一定記得是abcn，就記住一點：N線必須穿過去，穿過剩余電流互感器，然后再接到用電設備，這個必須不能錯，如果錯誤，那么測的就不是剩余電流。
