防火門釋放器工作原理
時間：2017/7/20 8:43:22 關鍵詞：防火門釋放器工作原理、防火門監控器、電磁釋放器、門磁報警器

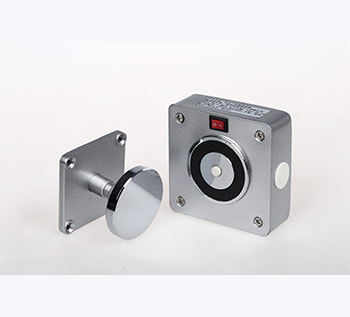

電磁釋放器是一種應用于自動門的電磁鐵，是采用電磁原理產生吸力的門體定位裝置。由于其機械結構簡單、電磁原理可靠、低壓微電流工作，因而其使用壽命長，質量穩定可靠。只需為它提供直流DC 24V 工作電源，即通過現場手控按鈕和遠程電控，所以被廣泛應用于建筑智能門控設施中。電磁釋放器與防火門監控模塊組成的常開防火門釋放裝置，它具有使防火門平時保持常開，火災時能自動關閉的功能，實現“通電關門”，發生火災時接受消控中心指令與消防聯動通電實現自動關閉，保證了平時消防通道的暢通性，火災時，更好的實現防火門“隔煙阻火”的功效，從而保證了人員及財物的安全性。
安裝在疏散走道、樓梯間、前室的防火門上，當發生火災時，應具有自行關閉防火門和關門信號反饋的功能。雙扇和多扇防火門，消防聯動時還應具有按順序關閉的功能。是一種常開式防火門固定定位裝置，它具有使防火門平時保持常開狀態，發生火災時在消防聯動控制下，具有自動釋放并關閉防火門的功能，防火門釋放器釋放后，防火門在閉門器的作用下自動關閉。
1.防火門電磁釋放器.電動閉門器 防火門在閉門器的作用下保持常閉，拉開防火門將安裝于防火門門體上的拉扣，插入安裝在墻體上的釋放器中的槽內, 同時壓入傳動軸將拉扣鎖住, 防火門門體保持常開狀態。
2.防火門電磁釋放器.電動閉門器由消控中心發出DC24V釋放電源打開電磁釋放器, 防火門在閉門器的作用下自動關閉，同時輸出門狀態反饋訊號給消防聯動控制系統控制中心。
3.防火門電磁釋放器.電動閉門器體積小外形美觀，結構簡單安裝方便，在消防聯動控制系統監控狀態下無需耗電。
防火門釋放開關通常安裝在墻上或自制的支架上，距地高度1.5m左右。做法跟普通墻壁開關相似，只是專用接線盒必須預埋結實，因?yàn)榉阑痖T釋放開關要承受門扇的撞擊及外拔力。
釋放開關面板上有一凹槽，相對應的防火門扇上裝一配套的金屬小拉手，小拉手平時嵌入防火門釋放開關的凹槽并被扣住，防火門釋放開關就將防火門扇拉住使門處于常開狀態。防火門釋放開關上有一鏈條拉栓，有的產品是一按鈕，拉或按可手動釋放金屬小拉手(應急狀況下也可強行拉門扇)，防火門門扇依靠閉門器彈力及順序器作用將門關閉嚴密。防火門釋放開關保持金屬小拉手的保持力在10-50公斤內可調。
防火門釋放開關常以電磁操作，電源可直接取自聯動模塊的DC24V直流外控電源，工作電流小于0.3A，通電時間小于0.5s，防火門被釋放后線圈回路同時被自動切斷。由于防火門一般由感煙探頭聯動，同時關閉多扇防火門的幾率較小，所以對直流外控電源的沖擊不大，當被控防火門多時，外控電源應加大容量。
防火門釋放開關采用五根線(二根線圈線三根反饋信號線)，一常閉一常開觸頭反映防火門的工作狀態。
另一種防火門釋放開關采用溫度控制，選用記憶合金作溫控元件，當環境溫度達70℃時，溫控元件動作閉鎖件脫開，防火門將在閉門器彈力作用下關閉,其原理與防火閥類似.
