雙電源切換運用十分廣，大家簡易看一下如何使用繼電器，交流接觸器完成全自動轉換。
2個交流接觸器完成轉換
備用電源的電磁線圈走主交流接觸器的常閉點，主開關電源交流接觸器吸合主電源電路通斷。主開關電源關閉電源，備用電源根據主交流接觸器的常閉點通斷。假如主開關電源恢復過來，備用電源斷掉。
自然還可以用交流接觸器自鎖互鎖來完成，便是不便一點，并且主開關電源和備用電源另外有電時該怎么辦？因此也要連接成次序工作中的那類，沒必要那麼不便，方式不唯一。
一個繼電器2個交流接觸器
主開關電源的交流接觸器電磁線圈走繼電器的延時繼電器，備用電源的交流接觸器電磁線圈走繼電器的常閉點。
主線路有電的情況下，繼電器吸合，延時繼電器合閉，主線路通斷。常閉點斷掉，備用電源不工作中。當主線路關閉電源的情況下，繼電器也關閉電源。延時繼電器修復原始斷掉情況，主線路斷掉。預留電源電路的交流接觸器根據繼電器的常閉點開始工作。
雙變換接觸點繼電器
這一和上邊的相近，只不過是這一繼電器是雙變換接觸點，接電源時，2組接觸點合閉。關閉電源時2組接觸點合閉。一個電氣元器件就可以進行。假如A路是單相電220伏開關電源，繼電器的電磁線圈工作電壓也采用溝通交流220伏的。交流接觸器和繼電器在通關閉電源的情況下有時差，對用電量規定很高的機器設備或是家用電器會出現短暫性的反映。例如電燈泡顯著閃動了一下，電動機間斷了一下。如果是鎖緊路線，你能發覺用電量機器設備不工作中了。

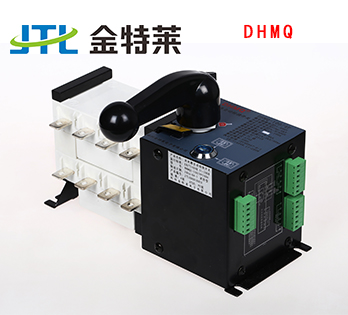

雙電源轉換開關
這一成本費有點兒高，必須手動式。假如自學能力強的盆友，徹底能夠 親自動手拼裝一個控制回路。
開關電源變換毫無疑問有短暫性的時差，不太可能正中間持續電做到無縫連接。
雙電源切換電源開關PC級和CB級的區別
雙電源切換電源開關分PC級和CB級，二者構造大概一樣。PC級是防護型的，如同雙投刀閘，再加實際操作組織組成的。
CB級是隔離開關維護型的，由2個隔離開關加實際操作組織構成，有負載過流保護，和隔離開關維護一樣。客戶在挑選時需從下列幾層面來考慮到。
（1）從可信性視角考慮到。
PC級的比CB級的可信性高一些，PC級應用的是機械設備+電子器件變換姿勢鎖，CB級應用的是電子器件變換姿勢鎖。因此在一些安全系數規定較為高的工作中產所，提議挑選PC級商品。
（2）從轉換時間視角考慮到。
二種商品轉換時間不一樣，PC級商品在減速機上應用較為廣泛，由于電機額定功率高（16-22r/min），電源電路產生常見故障后，需等電機額定功率降速到一定水平開啟電源開關姿勢組織才可以斷掉，姿勢時間較慢，盡管轉換時間慢，可是做為機械設備商品大量的還是從耐用度視角來考慮到。
CB級商品常見在住宅樓中，常見故障開關電源斷掉非常容易，轉換時間迅速。
（3）PC級雙電源切換電源開關沒有過流保護作用，客戶是不是附加提升隔離開關應依據電控系統是不是必須來考慮到。
雙電源切換電源開關它的功效是完成雙路開關電源變換功效，有沒有過流保護作用不容易對它的運作危害。許多 人覺得短路故障作用是用于過載保護器，它是不正確的了解錯誤觀念。
（4）改裝刀閘，會占有室內空間、提升成本費，減少可信性，提議工業用電系統軟件中刀閘需操縱安裝總數，在住戶樓房中沒必要設定刀閘。
