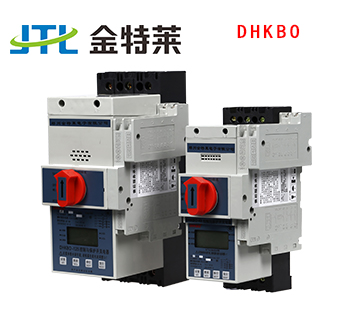

控制與保護開關產品簡介
控制保護開關符合的標準： GB14048.9《低壓開關設備和控制設備多功能電器(設備) 第2部分：控制與保護開關電器(設備)》、IEC60947-6-2 《低壓開關設備和控制設備 第6部分 多功能電器 第2節控制保護開關電器》。
控制與保護開關結構用途
控制保護開關產品采用模塊化的單一產品結構型式,集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,具有協調配合的時間－電流保護特性（具有反時限、定時限和瞬時三段保護特性）。根據需要選配功能模塊或附件,即可實現對各類電動機負載、配電負載的控制與保護。
控制與保護開關電器是斷路器、接觸器、熱繼電器、熔斷器等低壓電器的最佳替代產品,是控制保護開關系列的升級換代產品。
控制與保護開關產品功能
◇特大短路瞬時保護：保護電流與開關主體額定電流有關,其整定電流為20In±20%、動作時間t4≤2～3ms。
◇短路瞬時保護：保護電流與電子脫扣器額定工作電流有關,其整定電流為16In±15%、動作時間t3≤0.1ms。
◇短路短延時或定時限保護：保護電流與電子脫扣器額定工作電流有關,其整定電流面板上可調（6～12Ir1）±15%（電動機保護）、（3～6Ir1）±10%（配電保護）、延時動作整定時間t2=0.2s
◇過載長延時保護：保護電流與電子脫扣器額定工作電流有關,其整定電流Ir1面板可調0.4～1Ie,反時限特性為I2T=(1.5Ir1)2t1, t1為長延時電流1.5Ir1時的整定時間,配電用t1=64s,電動機用t1=128s
◇缺相、斷相保護：動作整定時間為2s
◇三相不平衡保護：任意二相電流相差超過50%,動作整定時間為2s
◇過壓保護：三相470±10V,動作整定時間5s
◇欠壓保護：三相270±10V,動作整定時間5s ◇啟動延時：短路短延時或定時限不保護,整定時間為2s
◇消防接口：直流24V消防接口輸出（可選）
◇漏電保護：剩余電流根據客戶要求定制,動作時間≤0.1s（延時型為0.3s）（可選）
◇預報警功能：電流可調
◇在線編程功能
◇故障指示
◇試驗功能
工作條件編輯
4.1 周圍空氣溫度
4.1.1 上限值不超過+40℃；
4.1.2 下限值不低于-5℃；
4.1.3 日平均值不超過+35℃；
4.1.4 當周圍空氣溫度超出以上范圍，用戶可與我公司協商。
4.2 安裝地點的海拔高度不超過2000米。
4.3 大氣條件
大氣相對濕度在周圍空氣溫度+40℃時不超過50%；在較低溫度下可以有較高的相對濕度。月平均最低溫度為+25℃時，該月的平均最大相對濕度為90%，由于溫度變化發生在產品上的凝露必須采取措施。
4.4 污染等級：3級
4.5 安裝類別：Ⅲ類（690V系統）、Ⅳ類（380V系統）
4.6 控制電源電壓應在（85%～110%）Us的波動范圍內
適用領域編輯
由于控制保護開關具有控制與保護功能集成化、模塊化、小型化結構,對環境污染的防護等級高,分斷短路電流能力高,飛弧距離短,電壽命長,保護功能齊全,連續運行性能和可靠性高,安裝使用及維修操作方便等一系列優點,因此特別適用以下系統：
■工業設施
△冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統；
△電動機控制中心（MMC）,尤其是智能化電控系統或要求額定運行分斷能力Ics高達80KA的配電控制與保護系統；
△單電機控制與保護系統；
△配電中心
■商業及民用設施
△現代化建筑中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控制與保護系統；
△遠程控制照明系統。
△醫院
△信息處理中心（銀行、市政、證券交易中心等）
△電信通訊機房
△商業大樓（大型購物中心、超級市場、超市等）
■基礎設施
△港口或鐵路系統（航空港、鐵路客運中心等）
△高速公路照明或通風系統
△軍隊駐地控制保護系統（如邊防哨所、雷達機站）
■消防系統
△各種場合的消防泵,風機等
