ATSE雙電源自動轉換開關的選用要點
時間：2020/10/20 10:49:26 關鍵詞：雙電源自動轉換開關,pc與cb雙電源開關

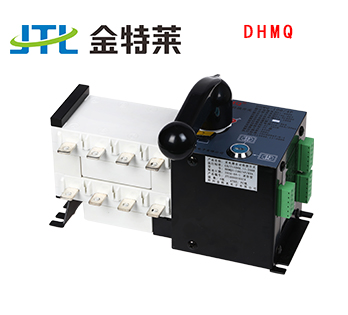

雙電源自動轉換開關PC級與CB級的區別
PC級：隔離型，就像雙投刀開關，加上操作機構構成，能夠接通和承載正常和故障電流，但不用于分斷短路電流。當負載過載時仍可保持供電連續性。動作時間快。觸頭為銀合金，觸頭分離速度大，有專門設計的滅弧室。體積小，只有CB級的1/2。
應用場所：手動式 — 用于通訊基站、電廠交直流分屏；電動式 — 用于柴油發電機；自動式 — 用于建筑項目的配電、照明、消防等場合。
CB級：CB 級采用斷路器作為執行機構，由兩臺斷路器為基礎，由控制器控制帶有機械連鎖的電動傳動機構來實現2路電源的自動轉換，切換時間1-2s。配備過電流脫扣器，它的主觸頭能夠接通并用于分斷短路電流。自身具有對負載側用電設備和電纜的過載保護功能，能夠接通、承載和分斷短路電流，當負載出現過載或短路時斷開負載。
應用場所：用于建筑配電、照明、消防等非重要負荷場合；用于工業市場 （如：冶金、石化、電廠等）、高鐵和鐵路項目等場合；也可用于帶母聯的場合。
ATSE雙電源自動轉換開關的選用要點
（1）從可靠性角度考慮
PC級的比CB級的可靠性高一些，PC級使用的是機械+電子轉換動作鎖，CB級使用的是電子轉換動作鎖。到目前為止，世界上CB級雙電源自動切換開關都是由兩個斷路器構成本體，是各種雙電源自動切換開關解決方案中結構最復雜的方案（運動部件比PC級雙電源自動切換開關多一倍以上），CB級雙電源自動切換開關的可靠性低于PC級雙電源自動切換開關的可靠性（就如同斷路器的可靠性低于負荷開關的可靠性一樣的道理）。
（2）動作時間
兩者動作時間相差較大，對于疏散照明之類的負載，基本上是只能用PC級了，因為要求的切換時間太短了。
（3）是否需要斷路器
PC級雙電源切換開關沒有短路保護功能，用戶是否額外增加斷路器應根據電路系統是否需要來考慮。
《低壓配電設計規范》GB 50054-2011 第6.3.6過負荷斷電將引起嚴重后果的線路，其過負荷保護不應切斷線路，可作用于信號。
當采用CB級ATSE為消防負荷供電時，應采用僅有短路保護的斷路器組成的ATSE。所以為了省麻煩，消防負荷一般都是采用PC級。
雙電源切換開關它的作用是實現雙路電源轉換作用，有無短路保護功能不會對它的運行影響。很多人認為短路功能是用來保護開關，這是理解誤區。
（4）是否設置隔離開關
加裝隔離開關，會占用空間、增加成本，降低可靠性，建議工業用電系統中隔離開關需控制安裝數量，在居民樓層中沒必要設置隔離開關。
（5）設計要點
PC級：能耐受預期短路電流，額定電流不小于計算電流的125%。
CB級：當采用CB級ATSE為消防負荷供電時，應采用僅有短路保護的斷路器組成的ATSE。CB級雙電源自動切換開關，實際上就是一個斷路器，要按照選擇斷路器的原則和方式，選擇CB級雙電源自動切換開關斷路器的參數。
如果決定選擇某一個品牌，一定要校驗該品牌采用的斷路器是否符合安裝位置對斷路器的要求。基于本文前述理由，建議選擇僅有短路保護功能的MCCB作為CB級雙電源自動切換開關本體開關。
這一點往往被忽視，大多數設計師選用CB級雙電源自動切換開關時，僅僅標注產品的型號、電流等級和級數，忽視了其所用斷路器的型號、規格等，歡迎選擇金特萊雙電源轉換開關。
注：ATSE宜有檢修隔離功能；當本體沒有此功能時，設計上應采取隔離措施。消防負荷配電的雙電源開關不建議選用帶中間0位，所以在需要檢修隔離時，推薦在前端設置隔離開關。
