四川大學華西醫院溫江院區進行智慧用電系統升級
時間：2021/4/23 9:52:37 關鍵詞：四川大學智慧用電,智慧用電管理系統
四川大學華西醫院溫江院區是四川大學華西醫院全資投產、一體化管理的院區，位于成都市溫江區美麗的芙蓉古鎮旁。院區一期建筑面積6.4萬余平米，是一所設計先進、設施精良、環境優美、寬敞舒適的現代化花園式醫院。
四川大學華西醫院溫江院區早期就使用了智慧用電系統用于院區電力系統的監控應用，隨著院區規模擴建、電氣設備升級，對院區的電力監控需求也逐步增多。目前，亟需對原有的電力監控系統進行改造升級。經醫院主管人員多方比較、綜合考慮，決定與智慧用電繼續合作，將現有的智慧用電1.0電力監控系統升級為智慧用電3.0電力監控系統。
經技術實施團隊與院方主管人員深入探討，交流，深挖院方對電力監控系統的最新需求。1、院方希望實現對配電站用電回路的數據采集和監控，對分布院區的各種儀表進行實時遙測、遙信；2、可查看、查詢各回路的報警信息（開關動作報警、告警記錄查詢、通訊狀態告警等）；3、可對新增的配電室進行視頻監控、環境溫濕度監控，對重要用電回路的溫度監測，以確保用電安全；4、需要將各儀表采集到的數據上傳至醫院上級的中心信息平臺，平臺可以被遠程訪問，通過瀏覽器可隨時隨地查看院區能耗數據，可對平臺設置管理權限，便于不同管理人員對建筑分區的能耗管理。
在對新系統的升級改造中，為確保新、老系統升級的結構穩定性和最大程度的節約成本目的，技術實施團隊保持院區原有的電力監控系統的組網框架和原有的監控設備的通訊線路，更換高配置的主機服務器，更換原有的中間層通訊設備，如通訊管理機、網絡交換機等，保持原有系統通訊的穩定性。將原系統的各種儀表、綜合保護裝置、直流屏控制器等接入到升級后的智慧用電3.0電力監控系統內，對配電室設備進行運行監測。
在對醫院A棟樓區的電力監控系統升級改造中，對樓區內的高壓配電室進線回路新智慧用電三相網絡電力儀表，對樓區內的樓層配電箱新增智慧用電200三相多功能電力儀表、并新增變壓器測溫裝置和溫濕度監測器。配電室內智能監控設備根據設備的類型，采用RS485總線進行分通道串聯。為保證系統通訊速率，每條總線儀表數量控制在20臺以內，將設備手拉手相連在一起后將總線接到無線LORA模塊上，通過無線LORA模塊將采集的數據上傳至高壓直流屏間的通訊管理機，再上傳至電力監控系統的主機服務器。在醫院B棟樓區的配電箱內新增智慧用電200三相多功能電力儀表，儀表采用RS485總線分通道串聯，通訊總線通過弱電橋架接入到弱電機房內的通訊管理機上，通過醫院的內部局域網絡將樓層配電箱儀表采集數據上傳至電力監控系統的主機服務器。
智慧用電的優勢
1、24小時在線監測管理
基于安裝在配電柜(箱)內的安全用電傳感終端，24小時實時監測供電、用電參數，通過物聯網傳輸技術上傳至智慧安全用電云平臺。
2、短信報警-防火于未燃

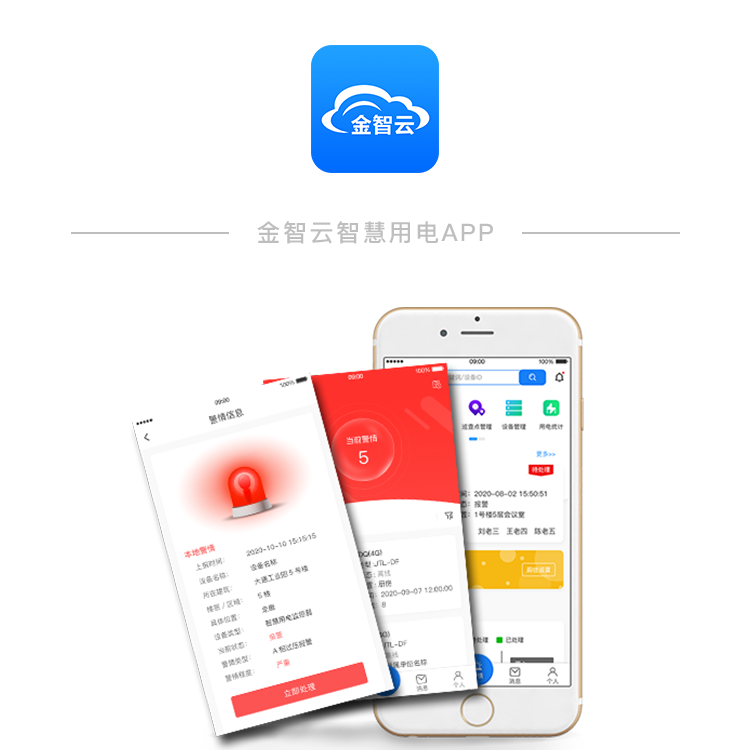

用電單位在其監管系統的“用戶管理”設置界面中，可以很方便地設置好接收短信報警的手機號碼。通過設置，可將警報信息發送至企業業主、分管安全的責任人手機上。通過短信報警功能，相關負責人可以在第一時間獲知用電異常情況。
3、大數據分析功能
智慧式用電安全隱患監管服務系統還提供著報警記錄、歷史趨勢、報表分析等功能。平臺每周定期統計本期用電數據，生成檢測報告，用戶可登錄平臺隨時瀏覽分析。
四川大學華西醫院溫江院區完成對智慧用電3.0電力監控系統的升級后，實現了對院區內配電站各用電回路的數據集成和監控，可以實時掌控重要用電回路的電力參數和運行狀態、重要回路線纜測溫情況，保障醫院供配電的安全、持續、穩定。該系統的數據轉發功能，便于上一級單位（四川大學華西醫院）對本院區電力運行情況的實時掌控。主管人員通過Google瀏覽器來遠程查看數據，實時監測供配電參數、及時發現安全隱患，實現無人值守，提升工作效率，解放人力，為醫院的電力安全運維保駕護航，打造現代化的花園式醫院。
