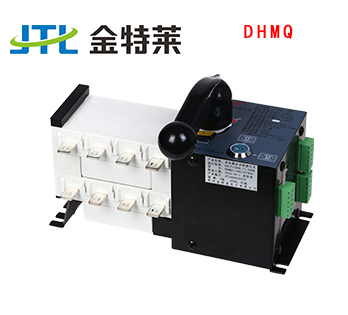

雙電源自動轉換開關，顧名思義它是在用電突然斷電時通過雙電源切換開關，自動連接到備用的電源上，使我們的運作不至于停斷，仍能繼續運作。雙電源自動轉換開關是一款非常重要的產品，所以它的使用方式，消費者需要仔細研究，這樣當出現故障的時候，才能夠快速的解決。從產品安裝，然后到產品操作，每一個步驟都需要按照要求進行，不能跳躍進行。雙電源自動轉換開關是一款轉換電源線路的產品，隨著新技術的融入，這款產品也具備電壓監測等功能，所以研究它的使用方法，是為了讓產品的功能能夠更好的發揮出來，而不是讓產品的功能隱藏。
（1）雙電源自動轉換開關（ATSE）的概述
雙電源自動轉換開關（ATSE）分為CB級和PC級兩個級別。
CB級：配備過電流脫扣器的ATSE，它的主觸頭能夠接通并用于分斷短路電流。
PC級：能夠接通、承載，但不用于分斷短路電流的ATSE。
使用類別：
AC-33B，適用電動機混合負載，即包含電動機，電阻負載和30%以下白熾燈負載，接通與分斷6le,cosφ=0.5。
AC-31B，適用無感或微感負載，接通與分斷電流為1.5le,cosφ=0.8。
（2）雙電源自動轉換開關（ATSE）的應用及分類
雙電源自動轉換開關主要用在緊急供電系統，將負載電路從一個電源自動換接至另一個（備用）電源的開關電器，以確保重要負荷連續、可靠運行。因此，雙電源自動轉換開關常常應用在重要用電場所，其產品可靠性尤為重要。
雙電源自動轉換開關的控制器對兩路電壓/電流同時進行檢測，對高于額定值(可調)的電源電壓判為過電壓，對低于額定值(可調)的判為欠電壓。微機控制電路對上述檢測結果進行邏輯判斷，處理結果通過延時(可調)電路驅動相應的指令向電動操動機構發出分閘或合閘指令。雙電源自動轉換開關一般由兩部分組成：開關本體+控制器，而開關本體又有PC級（整體式）與CB級（斷路器）之分。
PC級：能夠接通、承載、但不用于分斷短路電流的ATSE。其主體是負荷（隔離）開關，為機電一體式開關電器，轉換機構由電機或勵磁驅動。
CB級：配備過電流脫扣器的ATSE，它的主觸頭能夠接通并用于分斷短路電流。由斷路器（微型斷路器或塑殼斷路器）另配機械聯鎖裝置。控制器主要用來檢測被監測電源（兩路）工作狀況，當被監測的電源發生故障（如任意一相斷相、欠壓、失壓或頻率出現偏差）時，控制器發出動作指令，開關本體則帶著負載從一個電源自動轉換至另一個電源。
（3）雙電源自動轉換開關（ATSE）的結構及四種形式
雙電源自動切換開關是由兩臺三極或四極BM1系列塑殼斷路器及附件(輔助、報警觸頭)、電機傳動機構、機械聯鎖機構、智能控制器等組成。
分為整體式和分體式。整體式是控制和執行機構同裝在一個底座上；分體式是控制器裝在柜體面板上，執行機構裝在底座上由用戶安裝在柜體內，控制器與執行機構約2m長的電纜連接。
兩臺執行斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護，徹底杜絕了兩臺斷路器同時合閘的可能性雙電源自動切換開關的結構形式：
1. 接觸器式：用兩臺交流接觸器和一些連鎖裝置搭接而成。
2. 斷路器式：用兩臺斷路器和外在的機械連鎖裝置組合而成。
3、負荷開關式：用兩臺負荷開關和一套內置的聯鎖機構組合而成。
4. 雙投式：用電磁力驅動、內置的接卸結構保持狀態，單刀雙擲一體化的轉換開關
（4）雙電源自動轉換開關（ATSE）工作原理
進入工作狀態后，控制器將自動對兩路電源各項電壓連續進行數據采樣，并計算出各項的電壓有效值，根據整定的數據，微處理器做出各種判斷處理，處理結果通過延時(可調)驅動電路向操作機構發出分閘或合閘指令，通過控制電機的正反轉來實現開關的常、備用及雙分轉換，且故障的狀況可由LED數碼管和指示燈反映出來
STS(Static Transfer Switch)，靜態開關，又叫靜態轉換開關。為電源二選一自動切換系統，第一路出現故障后STS自動切換到第二路給負載供電(前提第二路電正常且和第一路電基本同步），第二路故障的話STS自動切換到第一路給負載供電(前提第一路電正常且和第二路電基本同步）。適合用于UPS-UPS，UPS-發電機，UPS-市電，市電-市電等任意兩路電源的不斷電轉換，以上所有電源間都需要同步裝置以保證兩電源基本同步，否則STS無法切換。
STS靜態切換開關：
主要由智能控制板,高速可控硅,斷路器構成.其標準切換時間為≤8ms,不會造成IT類負載斷電。既對負載可靠供電,同時又能保證STS在不同相切換時的安全性。
ATS自動轉換開關：
ATS主要用在緊急供電系統，將負載電路從一個電源自動換接至另一個（備用）電源的開關電器，以確保重要負荷連續、可靠運行。ATS為機械結構，轉換時間為100毫秒以上，會造成負載斷電。適合照明、電機類負載。
其中負荷開關派生的自動轉換開關采用雙列復合式觸頭、傳動機構、微電機預儲能、以及微電子控制技術，基本實現了零飛弧。驅動電機為聚氯丁橡膠絕緣濕熱型電機，裝有安全裝置在超出110℃溫度和過電流狀態時自動跳閘。待故障消失后即自動投入工作，很大程度保證了開關壽命。
（5）雙電源自動轉換開關（ATSE）的工作原理接線圖
一種是常用電源和備用電源的零（N）線單獨分開。
另一種是常用電源和備用電源的零線接在一起連通。
當常用電源和備用電源的零線連通在一起時，常用電源的線路或備用電源的線路，不能在雙電源自動轉換開關的上一級裝設剩余電流動作斷路器，否則在雙電源自動轉換開關進行轉換的時候，剩余電流動作斷路器會自動跳閘。
對高感抗負載轉換控制應注意的問題：
ATSE一般是不允許帶大電動機或高感抗負載轉換，諸如大電動機該類負載在運行中切換，電源相位差距較大時它將受到巨大的機械應力。同時由電動機產生的反電勢引起的過電流以至造成熔斷器熔斷或斷路器脫扣。解決方法常采用電阻吸收或減負荷方式，或自動轉換開關為延時轉換型。兩組動觸頭在轉換前增加一延時，避免在切換大電機或變壓器負載時引起的沖擊電流。
（6）什么是雙電源和雙回路？
雙回路供電一般是指某一負荷的電源有兩回，此電源接自上級配電所不同的開關，正常運行時由其中一回電源供電，另一回處于備供狀態；當一回電源停電時，由用戶側的自動切換裝置將電源進行切換，保障負荷的不間斷供電；雙電源供電一般特指兩回電源來自不同的變電站（或配電所），這樣就不會出現兩回電源同時失壓的情況，這種模式一般運用在特別重要的用戶供電上，例如機場、火車站、醫院等（上述場所還具備自行發電能力）！
