微機綜合保護裝置該如何選擇
時間：2021/6/5 9:29:07 關鍵詞：微機綜合保護裝置,微機保護

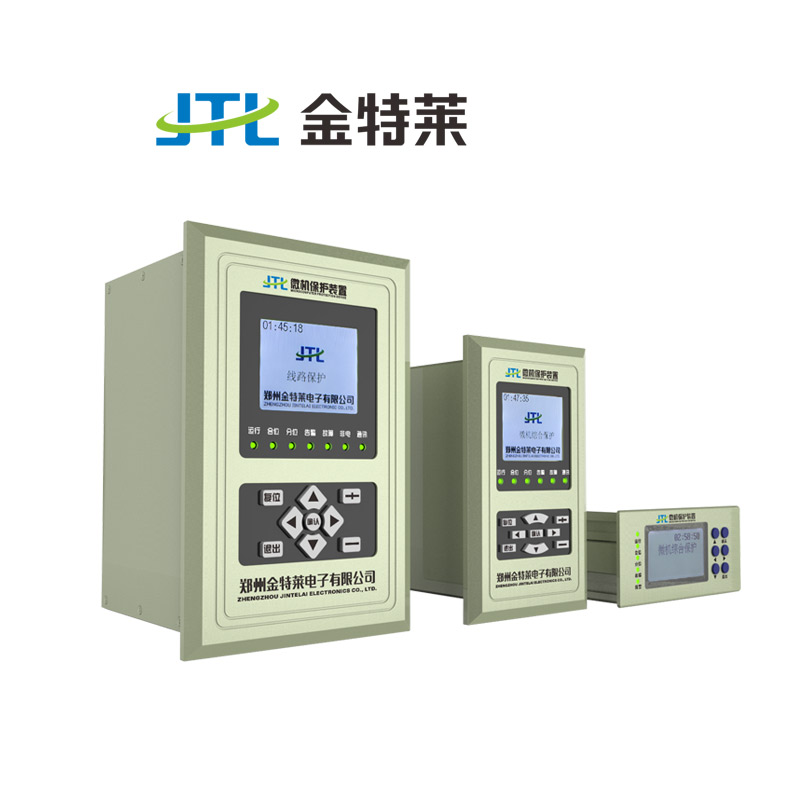

微機保護裝置是用于測量、控制、保護、通訊一體化的一種經濟型保護；針對配網終端高壓配電室量身定做，以三段式無方向電流保護為核心，配備電網參數的監視及采集功能，可省掉傳統的電流表、電壓表、功率表、頻率表、電度表等，并可通過通訊口將測量數據及保護信息遠傳上位機，方便實現配網自動化；裝置根據配網供電的特性在裝置內集成了備用電源自投功能，可靈活實現進線備投及母分備投功能。
為了使微機綜合保護裝置能正確無誤地完成繼電保護的任務，在設計選型時我們應從裝置的可靠性、響應時間、維護調試、附加功能等幾個方面綜合考慮選擇。
1.1 微機綜合保護裝置可靠性的選擇
微機綜合保護裝置的信號輸入與傳統的繼電器保護相同，從電壓互感器和電流互感器引入電壓和電流信號，經變送器轉換為符合保護裝置所要求的標準信號，并由濾波器去掉低次和高次諧波及其它干擾信號，經 A/D轉換器將模擬量轉換為數字信號，CPU對輸入的數字信號進行運算并與整定值比較作出判別,然后決定是否報警或跳閘。
為滿足裝置可靠性要求，裝置的測量與保護輸入信號在裝置內采用不關聯的處理單元進行處理和輸出，這樣裝置既可以保證測量精度又可在嚴重故障時有充分的裕度，故障信號電流是正常值的20倍時不發生A/D溢出和飽即可滿足一般工程可靠性要求。
1.2 微機綜合保護裝置響應時間的選擇
保護裝置的軟件工作流程：
保護裝置的響應時間與裝置所使用的軟件及電氣量計算方法密切相關，一般情況下用戶是不知道的。
我們在設計選型時只能從其計算精度、響應時間和運算量三個指標來判別保護裝置的優劣。裝置的計算精度、計算量及響應時間是互相矛盾的，計算精度差、計算量小，其響應時間就快，反之響應時間就慢。一般來說電網的末端用戶，確定裝置的計算量應大于3次，其計算精度高于0.2%，其響應時間應小于30ms即可滿足一般工程對響應時間的要求。
1.3 微機綜合保護裝置其他功能的選擇
綜合保護裝置內有大量的集成芯片，對保護裝置進行維護需要較高的專業技術知識。我們在選型時應盡量選用具有模塊化、通用化硬件的保護裝置，通過更換模塊即可排除保護裝置的硬件故障，提高工作效率。另外保護裝置應自帶EPROM模塊，保護裝置的整定值都可以以數字形式存于EPROM中，現場工作人員可隨時調用其整定值對設備進行調試而不需重新寫入數據。
為配合整個工程自動化監控系統，保護裝置應具有通信功能，能通過數據總線方便地組成網絡，在保護裝置動作后能將其信息傳送至上一級自動化監控系統。
微機保護與測控裝置采用了國際先進的DSP和表面貼裝技術及靈活的現場總線（CAN）技術，滿足變電站不同電壓等級的要求，實現了變電站的協調化、數字式及智能化。此系列產品可完成變電站的保護、測量、控制、調節、信號、故障錄波、電度采集、小電流接地選線、低周減載等功能，使產品的技術要求、功能、內部接線更加規范化。產品采用分布式保護測控裝置，可集中組屏或分散安裝，也可根據用戶需要任意改變配置，以滿足不同方案要求。
微機保護裝置適用于110KV及以下電壓等級的保護、監控及測量，可用于線路、變壓器、電容器、電動機、母線PT檢測、備用電源自投回路及主設備的保護、控制與監視。單元化的設計使其不但能方便地配備于一次設備，也可以集中組屏、集中控制。規范的現場總線接口支持多個節點協調工作，實現系統級管理和綜合信息共適用范圍。
隨著科學技術手段的進步，和對適用環境更高要求，微機保護功能性也越趨完善。通用型微機綜合保護裝置可作為35KV及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直 接接地系統的各類各類電器設備和線路的保護及測控，也可作為部分66KV、110KV電壓等級中系統的電壓電流 的保護及測控。
