多功能電力儀表選擇鄭州金特萊電子有限公司
時間：2021/7/1 17:16:30 關鍵詞：多功能電力儀表

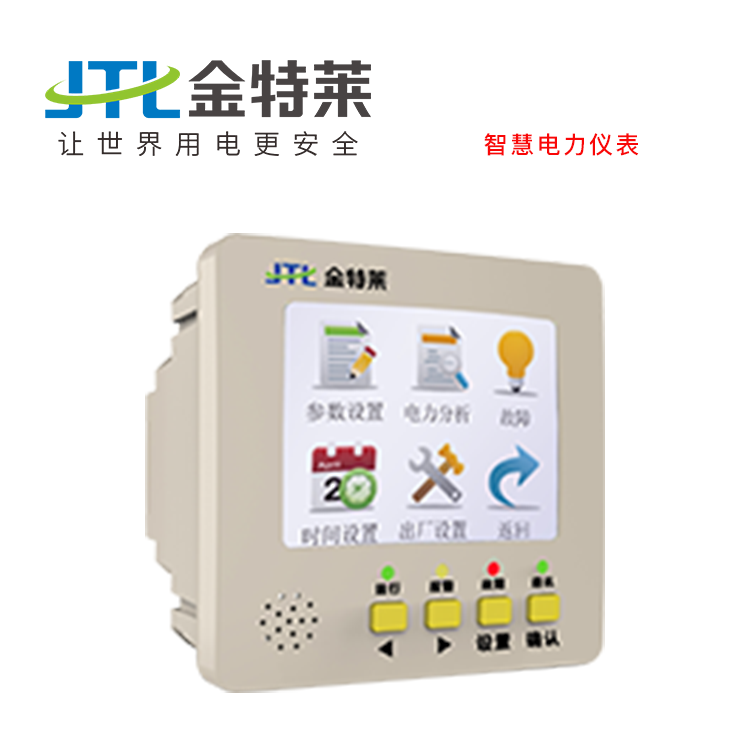

多功能電力儀表能夠高精度測量三相電網系統中所有常用的電量參數：三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能，并帶有通訊接口和電能脈沖輸出功能。下面我們來看看多功能電力儀表接線要點：
1）輔助電源：多功能電力儀表具備通用的（AC/DC）開關電源輸入接口，儀表極限的工作電源電壓為AC/DC:80-270V,請保證所提供的電源適用于該系列產品，以上防止損壞產品。
采用交流電源建議在火線一側安裝1A的保險絲。
對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器。
2）輸入信號：多功能電力儀表采用了每個測量通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。
電壓輸入：輸入電壓應不高于產品的額定輸入電壓（100V或400V），否則應考慮使用 PT,在電壓輸入端須安裝1A 保險絲。
電流輸入：標準額定輸入電流為,大于的情況應使用外部CT.如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路。建議使用接線排，不要直接接CT,以便于拆裝。
確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符號錯誤！！（功率和電能）
儀表輸入網絡的配置根據系統的CT個數決定，在2個CT的情況下，選擇三相三線兩元件方式；在3個CT的情況下，選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量的負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在三相三線中，電壓測量和顯示的為線電壓；而在三相四線中，電壓測量顯示的為相電壓。
金特萊多功能電力儀表采用現代數字信號處理芯片和高精度的電能計量芯片，能夠精確穩定地測量三相電網中的所有常用電力參數：三相電壓、三相電流、有功功率、無功功率、視在功率、電網頻率、功率因數、電能、電壓不平衡度、電流不平衡度、平均電壓、相間電壓夾角、電壓總諧波、電壓2~63次分次諧波、電流總諧波、電流2~63次分次諧波、電壓最大/值最小值、電流最大值/最小值、兩個時區4種費率8個時段、有功/無功最大需量、通過外部漏電（或零序）電流互感器實現漏電（或零序）電流的測量、最多32條開關變位SOE事件記錄。輸入輸出接口最多可配備：兩路電能脈沖輸出、兩路數字通迅接口、四路開關量輸入、四路開關量輸出、四路模擬量輸出。
多功能電力儀表具有極高的性價比，可以直接取代常規測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集單元，已廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電自動化、配電網自動化、小區電力監控、工業自動化、智能樓宇、智能型配電房、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入參數、能夠完成與業界同PLC、變頻器、工業控制計算機通訊軟件的組網通信。
