剩余電流式電氣火災監控探測器與測溫式電氣火災監控探測器的作用和相關規范
時間：2021/7/19 14:32:18 關鍵詞：電氣火災監控系統,電氣火災監控探測器
隨著我國經濟建設的迅速發展，生產和生活用電大幅度增加，而且現代化的建筑千姿百態，造型各異，室內外裝修、電氣線路敷設更是復雜，所以電氣火災也隨之劇增，給國家經濟和人民生命財產造成了巨大損失。電氣火災監控系統，特點在于漏電監控方面屬于先期預報警系統。與傳統火災自動報警系統不同的是，電氣火災監控系統早期報警是為了避免損失，而傳統火災自動報警系統是為了減少損失。所以，這就是說為什么不管是新建或是改建工程項目，尤其是已經安裝了火災自動報警系統的單位，仍需要安裝電氣火災監控系統的根本原因。
電氣火災監控系統屬于消防產品，已經強制3C認證（即CCCF認證）。從2016年6月1日起，基于《GB14287-2005》標準的電氣火災監控產品3C證書全部作廢，所有產品必須執行《GB14287-2014》標準。
據統計，我國火災80%為建筑火災，而電氣則是引發建筑火災的首要因素，電氣火災大部分是相間短路、泄漏電流(以下稱剩余電流)、斷路器或線路超負荷等原因引起的，尤其是環境潮濕、絕緣受損、線路對地電容變大產生的剩余電流引起的火災更是頻繁發生，為了有效防止電氣或是電路火災發生，電氣火災監控系統應運而生。電氣火災監控系統是指當被保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號并能指示報警部位的系統。
電氣火災發生的原因
1、漏電火災，機械損傷、絕緣老化造成線路漏流，漏流導致局部高溫、電弧或電火花導致電氣火災。
2、短路火災，相線與相線、相線與零線(或地線)在某一點由于絕緣損壞等原因造成相碰或相接，引起電氣回路中電流突然增大，大大超過了線路正常工作時的發熱量，并在短路點易產生強烈的火花和電弧，引起附近的易燃可燃物燃燒，造成火災。
3、過負荷火災，當導線中通過電流量超過了安全載流量時，導線的溫度不斷升高，發熱量超過允許限度，輕則加速絕緣老化，重則會使絕緣層燃燒而引起火災。
4、接觸不良引起火災，導線與導線、導線與電氣設備的連接處由于接觸面處理得不好，接頭松動，接觸不良，局部產生較高電阻，在電流的作用下產生熱量，有可能引起電氣線路的絕緣層、附近的可燃物質及積落的可燃粉塵著火。
電氣火災監控系統的組成及功能

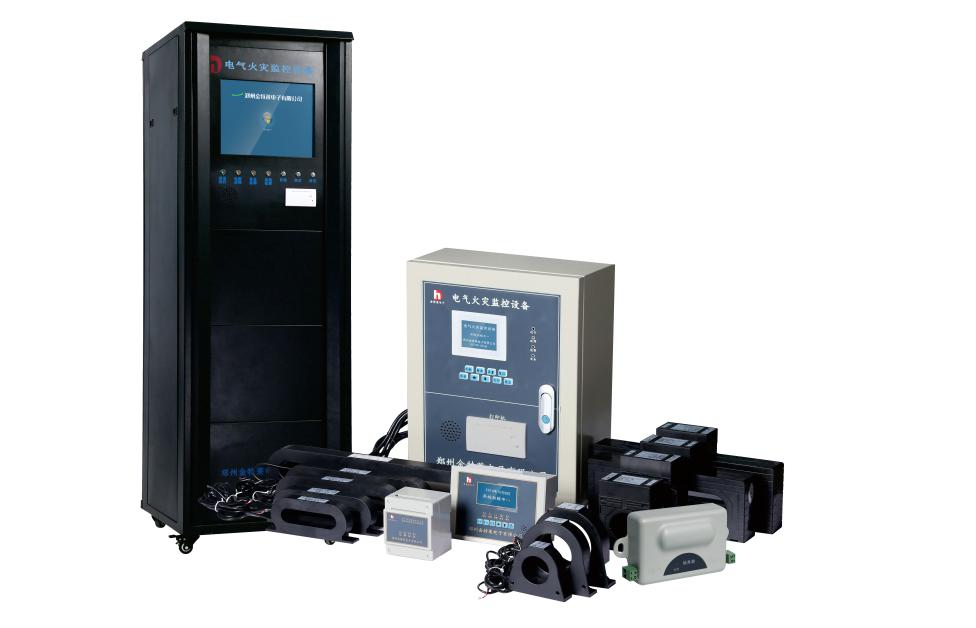

根據國家標準GB14287-2014《電氣火災監控系統》以及相關規范，電氣火災監控系統由電氣火災監控設備、剩余電流式火災監控探測器、測溫式電氣火災監控探測器部分或全部設備組成。
根據電氣火災產生的原因看出一般電氣火災的探測對象有剩余電流和溫度，對應的有剩余電流式電氣火災監控探測器和測溫式電氣火災監控探測器：
1.剩余電流式電氣火災監控探測器可以長期不間斷地實時監測線路剩余電流的變化，隨時掌握電氣線路或電氣設備絕緣性能的變化趨勢；
2.測溫式電氣火災監控探測器通過檢測其阻值變化實現溫度測量，且當達到報警設定值時進行報警，做到防微杜漸、防患于未然。
電氣火災監控系統能在發生電氣故障，產生一定電氣火災隱患的條件下發出警報，提醒專業人員排除電氣火災故障，實現電氣火災的早期預防，避免電氣火災的發生，因此具有很強的電氣防火預警的特殊實用功能。
電氣火災監控系統取自消防電源還是非消防電源
電氣火災監控探測器的電源取自消防電源還是非消防電源？
我說，電氣火災監控探測器設置主要目的是監視非消防配電回路剩余電流大小，防止因剩余電流過大進而引發火災，所以，所有剩余電流探測器、故障電弧探測裝置220V的工作電源,可就近從配電箱取電。
監控主機一般設置在消防控制室或者值班室內，可就近取自房間內的消防電源，對于監控分機一般設置在電氣豎井中，可就近取自豎井內消防電源。
因?yàn)殡姎饣馂?zāi)監控探測器是監視非消防電源的運行狀態的，當非消防電源斷電，也無需監測，故可就近從該非消防配電箱取電。
關于電氣火災監控探測器與監控分機或主機線纜和埋管，可參照《火災自動報警系統設計規范》，因?yàn)槭菆?bào)警線路，無需聯動，也無需在火災發生后繼續監視，采用阻燃線纜即可。
電氣火災監控系統是消防報警的一個常見系統，是一個獨立的子系統，屬于火災預警系統，應獨立組成。電氣火災監控探測器應接入電氣火災監控器，不應直接接入火災報警控制器的探測器回路。
當電氣火災監控系統接入火災自動報警系統中時，應由電氣火災監控器將報警信號傳輸至消防控制室的圖形顯示裝置或集中火災報警控制器上，但其顯示應與火災報警信息有區別；在無消防控制室且電氣火災監控探測器設置數量不超過8個時，可采用獨立式電氣火災監控探測器。
剩余電流電氣火災探測器設置
剩余電流是指低壓配電線路中各相（含中性線）電流矢量和不為零的電流。剩余電流式探測器是將相線和中性線穿過剩余電流式探測器進行探測。
電氣火災監控器的設置要求如下：
設有消防控制室時，電氣火災監控器應設置在消防控制室內或保護區域附近；設置在保護區域附近時，應將報警信息和故障信息傳入消防控制室。
未設消防控制室時，電氣火災監控器應設置在有人值班的場所。
電氣火災監控系統設計與剩余電流式電氣火災監控探測器的設置需要特別注意剩余電流互感器的接法。
電氣火災監控系統歸納總結
關于電氣火災監控系統設置做了一個歸納總結，供同行參考，希望同行補充。
電氣火災監控系統設置總結
GB50016-2014(2018年版)
?《建筑設計防火規范》
10.2.7 老年人照料設施的非消防用電負荷應設置電氣火災監控系統。下列建筑或場所的非消防用電負荷宜設置電氣火災監控系統：
?1 建筑高度大于50m的乙、丙類廠房和丙類倉庫，室外消防用水量大于 30L/s的廠房（倉庫）；
?2 一類高層民用建筑；
?3 座位數超過1500個的電影院、劇場，座位數超過3000個的體育館，任一層建筑面積大于3000㎡的商店和展覽建筑，?。ㄊ校┘?jí)及以上的廣播電視、電信和財貿金融建筑,室外消防用水量大于25L/s的其他公共建筑；
?4 國家級文物保護單位的重點磚木或木結構的古建筑。
GB50116-2013
?《火災自動報警設計規范》
12.4 高度大于12m的空間場所
?12.4.6 電氣線路應設置電氣火災監控探測器，照明線路上應設置具有探測故障電弧功能的電氣火災監控探測器。
GB 50096-2011
?《住宅設計規范》
8.7.2條6款 每幢住宅的總電源進線應設剩余電流動作保護或剩余電流動作報警。
設置類型
GB50116-2013
?《火災自動報警設計規范》P38~40
剩余電流式、測溫式、獨立式電氣火災監控探測器
設置原則
（怎么設的問題）
GB50116-2013
?《火災自動報警設計規范》P38~40
9.1.3 無消防控制室且電氣火災監控探測器設置數量不超過8只時，可采用獨立式電氣火災監控探測器。
?（有消防控制室時，其報警信息應能在火災報警控制器或消防控制室圖形顯示裝置上顯示，并與火災報警等其他報警信息顯示有明顯區別；無消防控制室的場所，其報警信號應能傳入有人值班的場所）
9.1.4 非獨立式電氣火災監控探測器不應接入火災報警控制器的探測器回路。
9.1.6 電氣火災監控系統的設置不應影響供電系統的正常工作，不宜自動切斷供電電源。
?（建議均選用只監視不動作）
9.2.1 剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則，宜設置在第一級配電柜(箱)的出線端。
9.2.2 剩余電流式電氣火災監控探測器不宜設置在IT系統的配電線路和消防配電線路中。
?（剩余電流式電氣火災監控測器在無地線的供電線路中不能正確探測，不適合使用；消防線路：平時不工作，僅火災時工作，如消防水泵、地上消防風機）
JGJ 16-2008
?《民用建筑電氣設計規范》
13.12.3 采用獨立型剩余電流動作報警器且點數較少時，可自行組成系統亦可采用編碼模塊接人火災自動報警系統。報警點位號在火災報警器上顯示應區別于火災探測器編號。
13.12.5剩余電流檢測點宜設置在樓層配電箱(配電系統第二級開關)進線處，當回路容量較小線路較短時，宜設在變電所低壓柜的出線端。
JGJ 242-2011
?《住宅建筑電氣設計規范》
6.3.1 當住宅建筑設有防電氣火災剩余電流動作報警裝置時，報警聲光信號除應在配電柜上設置外，還宜將報警聲光信號送至有人值守的值班室。
電氣火災監控系統設置報警值（怎么設的問題）
GB 50054-2011
?《低壓配電設計規范》
6.4.3 為減少接地故障引起的電氣火災危險而裝設的剩余電流監測或保護電器，其動作電流不應大于300mA；當動作于切斷電源時，應斷開回路的所有帶電導體。
GB50116-2013
?《火災自動報警設計規范》
9.2.3 泄漏電流達到300mA就可能會引起火災，供電線路自然泄流一般100~200mA,報警值宜為300~500mA。
?9.2.1 泄漏電流大于500mA時，宜在其下一級配電柜(箱）設置。
GB 50096-2011
?《住宅設計規范》
8.7.2條6款條文說明：為了避免接地故障引起的電氣火災，住宅建筑要采取可靠的措施。由于防火剩余電流動作值不宜大于500mA，為減少誤報和誤動作，設計中要根據線路容量、線路長短、敷設方式、空氣濕度等因素，確定在電源進線處或配電干線的分支處設置剩余電流動作保護或報警裝置。
?
?當住宅建筑物面積較小，剩余電流檢測點較少時，可采用剩余電流動作保護裝置或獨立型防火剩余電流動作報警器。
?
?當有集中監測要求時，可將報警信號連至小區消防控制室。當剩余電流檢測點較多時，也可采用電氣火災監控系統。
JGJ 16-2008
?《民用建筑電氣設計規范》
13.12.6防火剩余電流動作報警值宜為500mA。當回路的自然漏電流較大，500mA不能滿足測量要求時，宜采用門檻電平連續可調的剩余電流動作報警器或分段報警方式抵消自然泄漏電流的影響。
JGJ 392-2016
?《商店建筑電氣設計規范》
4.4.4 倉儲、營業區配電回路的電氣火災監控系統剩余電流報警值不宜大于300mA，其他區域的剩余電流報警值不宜大于500mA。
國家標準《建筑電氣火災預防要求和檢測方法》有關條文中明確要求“應在電源進線端設置自動切斷電源或報警的剩余電流動作保護器”。在《剩余電流動作保護裝置安裝和運行》有關條文中也同樣明確要求“必須安裝剩余電流保護裝置的設備和場所”。其中就末端保護和線路保護做出了具體規則，另外，在4.6條款里，同樣明確在某些場所“應安裝報警式剩余電流保護裝置”的具體規定。這些都是強制性的規定。
在國家標準《高層民用建筑設計防火規范》和《建筑設計防火規范》里，對是否安裝電氣火災監控系統是以“宜”安裝來表示的。所謂“宜”安裝，按著規范里用詞說明指出:表示允許也稍有選擇。也就是說可以安裝，也可以不安裝。
怎樣理解“宜”字的含意，把握好“宜”安裝電氣火災監控系統的設計和應用呢？隨著祖國現代化建設的快速發展和人民生活水平的不斷提高，用電量大為增加，相應地電氣火災事故的發生則居高而不下，造成的損失也是不可估量的，綜合考察我國發生火災的趨勢，故安裝電氣火災監控系統是非常迫切的、必要的。再說，若是我們把低壓配電系統中的尚未造成火災發生的隱患，事先有效地通過對漏電、溫度的異常變化以及它們可能引起的火災進行預報、監控，大大地降低火災事故的發生，避免損失不是比減少損失的效果更好嗎？
電氣火災監控系統的基本原理是，當電氣設備中的電流、溫度等參數發生異?；蛲蛔儠r(shí)，終端探測頭(如剩余電流互感器、溫度傳感器等)利用電磁場感應原理、溫度效應的變化對該信息進行采集，并輸送到監控探測器里，經放大、A/D轉換、CPU對變化的幅值進行分析、判斷，并與報警設定值進行比較，一旦超出設定值則發出報警信號，同時也輸送到監控設備中，再經監控設備進一步識別、判定，當確認可能會發生火災時，監控主機發出火災報警信號，點亮報警指示燈，發出報警音響，同時在液晶顯示屏上顯示火災報警等信息。值班人員則根據以上顯示的信息，迅速到事故現場進行檢查處理，并將報警信息發送到集中控制臺。
