醫院智慧型電氣火災監控系統解決方案
時間：2021/10/13 11:05:39 關鍵詞：醫院電氣火災探測器,智慧型電氣火災監控系統
醫院肩負著治療患者疾病、保護人民生命健康的重大責任，作為人員密集的公共場所，每天都有成千上萬的人口流量，他們中的大多數人對醫院環境不熟悉、行動困難，一旦發生火災，疏散難度大。而且現代化的大中型醫院的規模更加整體化、建筑高層化、密集化、設備大型化，一旦發生火災損失慘重，因此，醫院智慧型電氣火災監控系統的建設和管理將直接關系到醫院整體的發展和人民群眾的生命財產安全。

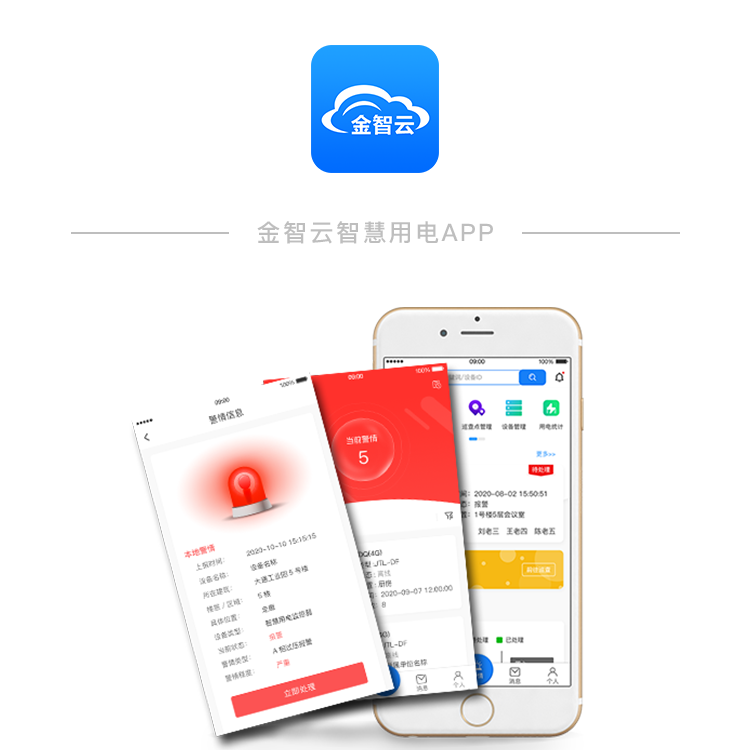

全面運用信息化新技術，在傳統監測火災自動報警系統的運行狀態及故障、報警信號基礎上，利用電流檢測、線纜溫度、環境溫度感應等技術，全面收集相關數據并進行自動分析，對火災隱患進行智能化報警。通過手機APP系統動態監控、立體呈現醫院單位電氣設備安全狀態，全面提升醫療衛生機構電氣安全管理水平。
智能終端的鋪設與平臺端系統的集成：
智能終端鋪設包括電氣火災監控系統、智能檢測終端系統、電氣能耗管理系統等。
平臺端集成各大系統，實現從現場到云端，從云端到APP、WEB的高效傳輸。可實現多維度智能檢測、分析、報警、反控等安全管理，實現醫院電氣火災安全隱患和電氣火災事故發生。
方案概述：
智慧型電氣火災監控功能特點：
物聯網遠程監測：24小時監測電氣設備的關鍵指標及狀態信息，通過設定心跳包及時將數據上傳平臺，實現消防設施設備可視化監管；
報警信息及時推送：根據設定的報警數值，平臺可自動比對上傳數據，當發生超限警情時，以短信、語音等多種方式推送值班人員及負責人，督促巡查人員及時處；
設備運行數據分析：基于搜集的電氣設備數據，通過平臺大數據分析，判別消防設備潛在隱患，提醒負責人及時更換維修，使設備處于良好運行狀態；
人員權限分級管理：系統結合醫院實際業務流程和管理需求，通過權限配置，實現人員分工、高效協作，提高醫院安全防護能力，達到分級管理的效果。
電氣火災是一種常見的建筑火災，在整個建筑火災中占有1/3的比重。電氣火災主要由超負荷用電，電氣設備的選擇和安裝不合理，電器線路的敷設不規范等原因引發。為了防止電氣火災的發生，除對建筑的用電負荷、供配電源，電器線路進行規范的設計和正確地施工敷設外，還應為其設置電氣火災監控系統，以保證它們在超出正常運行范圍時不造成重大的災害。
電氣火災監控系統應用
目前，國內生產電氣火災監控系統設備的廠家很多，產品類型也較多，工作原理相同，其主要區別在于探測器與監控器的結構組合型式不同。
(1)多功能漏電開關型探測器。特點：探測器除自身應有的剩余電流探測（或溫度探測）、報警功能外，將斷路器的保護元件及漏電探測元件集聚于塑殼斷路器內，擴展多項功能，組成一種具有漏電保護功能的開關產品。
(2)一體配置型探測器。將探測器和監控器兩個元件組合成一個整體，即通過探測器對配電柜（箱）內饋出導體回路中的漏電流或溫升信號進行采樣，經內置單片機系統分析處理后直接發出報警信號或將信號直接上傳至監控主機。這種系統配置結構簡單、成本低、故障率低，性能穩定可靠。
(3)分體配置型探測器。探測器和監控器為各自獨立元件，通過剩余電流互感器或溫度探測器采集信號傳輸給監控器，由監控器對信號進行分析和處理，然后再傳輸給報警主機。這種配置方式安裝方便，占用配電柜（箱）內空間比較少，且造價比較低，是今后電氣火災監控系統產品的主要發展方向。
醫院電氣火災監控系統方案如下：在綜合門診樓、門診樓、醫技樓、急診樓、住院樓A、住院樓B、住院樓C、行政科研教學樓共8棟建筑及地下室內各重要回路配電箱內設置了電氣火災監控探測器，探測器通過二總線方式將各回路剩余電流和溫度參數傳送至電氣火災監控單元，各個監控單元匯總數據后再統一傳至消防控制室內電氣火災監控主機。相關管理人員可在監控主機和監控單元上實現集中監測和統一管理。當回路中相關參數異常時，監控設備發出聲光報警，指示報警部位，同時現場探測器發出光報警，提醒管理人員對隱患線路進行排查或者更換，有效降低由于電氣原因造成火災的風險。電氣火災監控系統采用設備層、通訊層、管理層三層分布式設計，實現散控制、集中管理。
醫院電氣火災監控系統功能
實時監測
電氣火災監控系統實時監測各回路的剩余電流及溫度值，并在主界面顯示詳細回路名稱編號內容以及各類功能按鈕。
報警設置及提示
電氣火災監控系統支持對剩余電流和溫度報警值以及各類回路信息和狀態進行遠程設定。當回路發生報警時，系統發出聲光報警信號，同時界面發出明顯顏色變化，并自動進行詳盡順序的事件記錄，事件記錄數≥60000條，方便追溯。
報警及故障記錄
電氣火災監控系統配備專用的歷史數據庫，提供歷史報警記錄和歷史故障記錄，用戶可通過報表界面，隨時調取、查詢和打印。高級權限以上用戶可對記錄進行逐條或全部刪除操作。
報警打印
監控設備配備微型打印機，可自動/手動打印報警、故障信息。支持通過設置界面設置為報警/故障發生時自動打印信息。
歷史數據趨勢曲線
電氣火災監控系統對于歷史存儲的剩余電流和溫度數據，支持曲線方式的查詢，查詢時間區間及回路可動態設定。界面可實時反映出任一時間段內的剩余電流或溫度的變化范圍。
狀態信息顯示
電氣火災監控系統可實時顯示當前的各種狀態信息（供電狀態、設備故障狀態、報警狀態以及當前所有通訊設備的工作狀態等）與監控設備指示燈保持同步顯示。
電氣火災監控系統故障自檢
電氣火災監控設備實時顯示內部各功能模塊運行狀態并具有故障自診斷功能，同時在系統界面實時顯示故障原因，并實時判斷各區域探測器通信狀態，對整個系統的故障進行智能化自檢。
用戶分級管理
電氣火災監控系統分三級權限管理，不同的操作需要相應的權限級別方可操作，用以防止誤操作和非法進入。
電氣火災監控系統運行信息
電氣火災監控系統具備獨立的信息窗口，記錄設備自啟動運行后的所有運行信息，方便對運行系統當前狀態進行綜合判斷。隨著經濟、科技的迅猛發展，城市人員密集度不斷提高，用電負荷大，配電線路多，情況復雜，很容易稍有疏忽就可能發生火災，危及人民的生命和財產安全。而電氣火災監控系統能夠在電氣線路發生故障時，以聲光報警的形式警示用戶電氣線路出現故障緊急搶修避免發生漏電火災。而正是由于電氣火災監控系統防患于未“燃”的預警功能，保障醫院用電安全，使得更多的生命財產安全得到保障。主要有以下功能特點：友好的人機界面，可實時和定時采集現場設備的剩余電流數據和溫度、并有報警提示聲光報警等功能。客戶可根據實際需要對報警溫度值、漏電流值進行設置，報警故障解除時，可遠方進行復位。系統可對報警事件、日期、報警值、越線值進行記錄，并生成報表，可對報警事件記錄進行打印。
