?電氣火災監控系統剩余電流互感器的作用

時間：2020/7/24 14:18:08 關鍵詞：電氣火災監控系統,剩余電流互感器

??電氣火災監控系統剩余電流互感器安裝過程中要將同一回路的相線和中性線(N)同時同向穿過剩余電流互感器，將互感器開口部位進行緊固，安裝以最常用的圓型剩余電流互感器和開口型剩余電流互感器為例。

??1)圓型剩余電流互感器安裝步驟

??第一步：取出剩余電流互感器，將剩余電流互感器螺絲擰開；

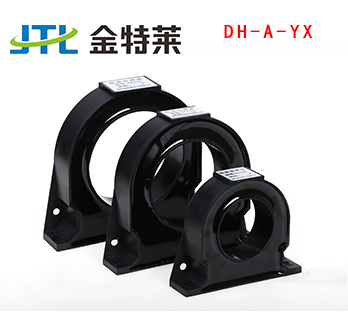

??圓形剩余電流互感器實物圖

??第二步：將被測回路三根相線和零線同時同方向穿過剩余電流互感器(一定是四根線，且同方向穿過，否則測出結果就不是剩余電流了)；

??第三步：閉合剩余電流互感器并擰緊螺絲，必須將兩顆螺絲全部擰緊；

??第四步：固定剩余電流互感器。

??注意：1、剩余電流互感器的兩顆閉合螺絲一定要擰緊，嚴禁只擰一顆螺絲；

??2、將同一回路三根相線和零線同時同方向穿過剩余電流互感器，PE線嚴禁穿入，穿過剩余電流互感器的中性線(N)嚴禁作為保護地線(PE)使用；

??3、剩余電流互感器開口磁芯必須保持潔凈，安裝后開口必須完全閉合；

??4、TN-C、IT系統不能安裝剩余電流互感器;剩余電流互感器二次側嚴禁開路。

??2)開口型剩余電流互感器安裝步驟

??開口型剩余電流互感器

??第一步：將被測回路相線和零線同時同方向穿過剩余電流互感器；

??第二步：閉合剩余電流互感器，直到聽見卡扣卡住聲音為止。

??注意：1、將同一回路三根相線和零線同時同方向穿過剩余電流互感器，PE線嚴禁穿入，穿過剩余電流互感器的中性線(N)嚴禁作為保護地線(PE)使用；

??2、剩余電流互感器開口磁芯必須保持潔凈，安裝后開口必須完全閉合；

??3、TN-C、IT系統不能安裝剩余電流互感器；剩余電流互感器二次側嚴禁開路。

??4、安裝電流互感器

??第一步：取出電流互感器并打開互感器卡扣；

??第二步：將電流互感器安裝在被測回路相線上，電流互感器端子按照(A相)、(B相)、(C相)的順序分別對應接到在線監測裝置端子上，不得接錯。

??第三步：必須要區分電流互感器的安裝方向，互感器底部箭頭要和線纜走向保持一致，如果安裝在斷路器進線處，互感器底部箭頭應該與線纜進線方向一致;如果安裝在斷路器出線處，互感器底部箭頭應該與線纜出線方向一致。

??第四步：閉合電流互感器，將卡扣鎖牢并用扎帶固定，請確保卡扣卡牢。

??注意：1、電流互感器開口磁芯必須保持潔凈，磁芯面必須完全閉合，卡扣必須卡牢；

??2、電流互感器二次側嚴禁開路；

??3、電流互感器安裝有方向性。
